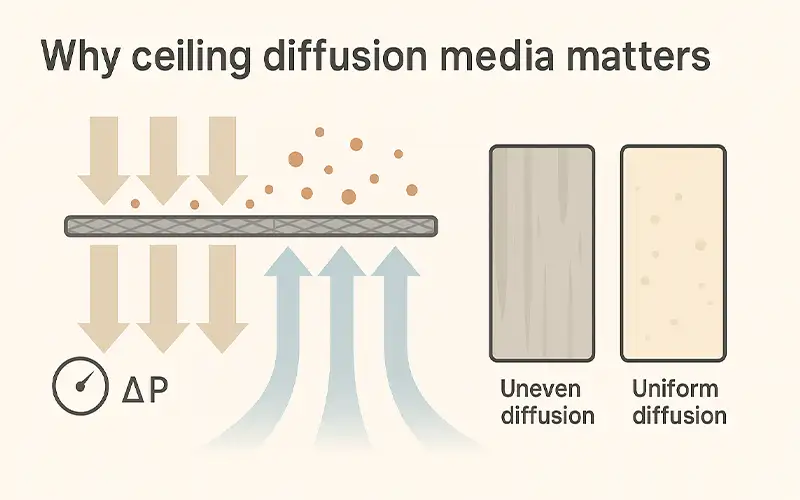

Die Decken-Diffusionsmatte ist die letzte Ansaugstufe, die die wenigen Hochgeschwindigkeitsstrahlen des Plenums in eine gleichmäßige, turbulenzarme Luftschicht verwandelt und gleichzeitig feine Partikel auffängt, bevor diese auf den Nasslack fallen können. Wenn sie sauber, korrekt eingelegt und ordnungsgemäß abgedichtet ist, erhalten Sie eine vorhersehbare Luftstromgleichmäßigkeit, weniger Staubnäpfe (Dirt Nibs) und einen stabilen Druckverlust (ΔP) bei Ihrem eingestellten Lüfter-Sollwert. Wenn sie überfällig ist – oder mit Undichtigkeiten oder Durchhang installiert wurde – zeigt sich das schnell in der Lackierqualität und im Energieverbrauch. Dieser Beitrag bietet Ihnen einen schnellen Triage-Ablauf, die neun häufigsten Symptome, auf die Sie achten müssen, sowie einfache Werkzeuge und Schwellenwerte, um Ihre Kabine sauber, leise und effizient am Laufen zu halten.
Die Decken-Diffusionsmatte verwandelt die wenigen Hochgeschwindigkeitsstrahlen des Plenums in eine gleichmäßige, turbulenzarme Luftschicht und fängt gleichzeitig feine Partikel auf, die die Vorfilter verpassen.
Dies verbessert die Lackierqualität, hält Dämpfe in Richtung Abluft in Bewegung und hilft dem Lüfter, den Zielvolumenstrom bei einem niedrigeren Druckverlust zu erreichen.
Eine Mindestbelüftung und Anzeigen für das Spritzlackieren sind nach OSHA 1910.107 vorgeschrieben, und die Grundlagen der Overspray-/Luftstromkontrolle werden in den NIOSH Hazard Controls dargestellt.
Diffusionsmatten (oder Paneel-Kassetten) haben zwei Aufgaben: Sie diffundieren den Luftstrom an der Decke für eine gleichmäßige Geschwindigkeit im Arbeitsbereich und fangen Partikel auf, die sonst Fehlstellen verursachen würden.
Schlecht gewartete Filter behindern den Luftstrom, ermöglichen Rückströmungszonen und können sogar das Brandrisiko erhöhen – Probleme, die in der EPA-Richtlinie für Lackierkabinen und den NESHAP-Ressourcen hervorgehoben werden (EPA-Spraybooth-Filter, EPA-6H-Überblick).
Durchhängende Matten, Randbypass oder überschrittene Wechselflächen schaffen „schnelle“ und „langsame“ Bereiche im Deckenluftstrom. Schnelle Bereiche treiben Staub auf den Nasslack; langsame Zonen lassen Partikel sich absetzen – beides zeigt sich als Staubnäpfe (Dirt Nibs), die Entnarben, Polieren oder Nachlackieren erforderlich machen.
Wenn der Widerstand steigt, arbeiten die Lüfter härter (mehr Ampere, mehr Lärm), doch die Erfassung verschlechtert sich. Die OSHA-Seiten zu Spritzanlagen betonen eine angemessene mechanische Belüftung und wirksame Kontrollen, während NIOSH-Dokumente Wartungsmängel mit höherer Exposition und Qualitätsproblemen in Verbindung bringen (OSHA-Spritzanlagen-Standards, NIOSH-Überblick Engineering Controls).

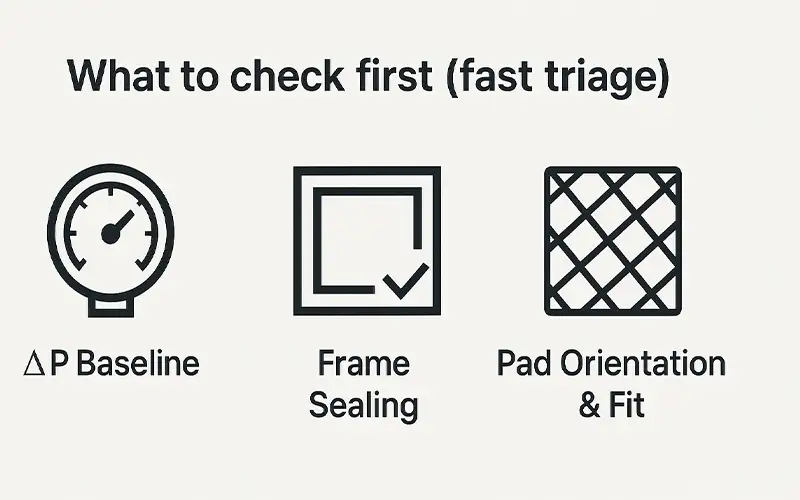

Setzen Sie das Manometer bei ausgeschalteten Lüftern auf Null, fahren Sie dann die Kabine hoch und vergleichen Sie den aktuellen statischen Druck mit Ihrem aufgezeichneten sauberen Basiswert und Wechselschwellenwert. Wenn Sie diese nicht haben, nehmen Sie einen sauberen Messwert mit neuer Matte auf und setzen Sie den Wechsel bei etwa +30–50 % über dem Basiswert an.
Anzeigen für die Spritzlackierbelüftung und akzeptable Praktiken werden in OSHA 1910.107 dargestellt und in NIOSH-Spritzlackier-Gefahrenkontrollen bekräftigt.
Kurzer Tipp: Markieren Sie beide Schwellenwerte am Manometer für Prüfungen auf einen Blick.
Prüfen Sie jede Paneelkante: Lücken, lose Clips, abgehobenes Klebeband, gequetschte oder fehlende Dichtungen. Randbypass verursacht streifige Deckengeschwindigkeit und Staubfahnen, selbst wenn ΔP normal aussieht.
Verwenden Sie einen Rauchstift entlang des Umfangs; dichten Sie nach und ersetzen Sie Dichtungen, wo die Kompression ungleichmäßig ist. Siehe Wartungshinweise in NIOSH-Spritzlackier-Gefahrenkontrollen.
Stellen Sie sicher, dass die richtige Seite zum Plenum zeigt (Pfeilen folgen), kein Durchhang oder Wölbung vorliegt und die Nähte straff und geklebt sind, damit die Oberfläche als gleichmäßiger Diffusor wirkt.
Falsche Ausrichtung oder lockere Matten erhöhen den Widerstand, belasten die Lüfter stärker und erhöhen das Fehlerrisiko. Erwartungen an die Belüftungsadäquatheit finden sich in OSHA 1910.107.
Prüfen Sie nach Anpassungen ΔP erneut und führen Sie einen kurzen Rauchtest durch, um den gleichmäßigen Zug zu verifizieren.

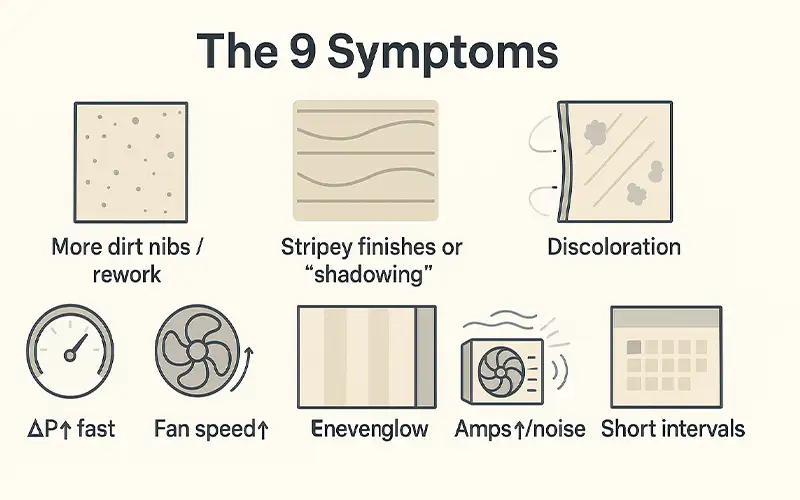

Was Sie sehen → winzige Erhebungen im Klar-/Farbton, mehr Entnarb-/Polier-Zyklen
Wahrscheinliche Ursachen → beladene Diffusionsmatte, Undichtigkeiten an der Ansaugung stromaufwärts, schlechte Dichtung
Erste Lösungen → ΔP vs. Basiswert prüfen; Ränder und Dichtungen prüfen/anziehen; Matten ersetzen
Was Sie sehen → sichtbare Streifen oder mattere „Schatten“ über Paneelen
Wahrscheinliche Ursachen → ungleichmäßige Diffusion, durchhängende/falsch ausgerichtete Paneele, ungleichmäßige Verteilung im Plenum
Erste Lösungen → Matten mit korrekter Vorderseite neu einlegen; Nähte anziehen; Plenum-Umlenkbleche/Verstopfungen prüfen
Was Sie sehen → Druckverlust steigt deutlich vor dem normalen Wechselintervall
Wahrscheinliche Ursachen → vergessene/überfällige Vorfilter, ungewöhnliche Staubbeladung, verschmutztes Plenum
Erste Lösungen → Vorfilter wechseln; Plenum reinigen; neuen ΔP-Basiswert nach Mattenwechsel dokumentieren
Was Sie sehen → Frequenzumrichter oder Lüfterklappe arbeiten stärker als normal
Wahrscheinliche Ursachen → hoher Widerstand durch verstopfte Matte, gequetschter Kanal/verstopftes Gitter
Erste Lösungen → Diffusionsmatten wechseln; Kanalführung und freie Fläche des Deckengitters prüfen
Was Sie sehen → dunkle Flecken, ungleichmäßige Beladungsmuster
Wahrscheinliche Ursachen → lokaler Bypass an Rahmen, abgehobene Klebenähte, fehlende Dichtungen
Erste Lösungen → Rahmen abdichten; Dichtung ersetzen oder ergänzen; Nähte neu kleben und mit Rauchstift nachprüfen
Was Sie sehen → feine Spuren an Decke/Wänden nahe Paneelumfängen
Wahrscheinliche Ursachen → Randbypass, lose Clips, unzureichende Kompression
Erste Lösungen → Clips hinzufügen/komprimieren; Dichtung ersetzen; festen, durchgängigen Kontakt sicherstellen
Was Sie sehen → einige Deckenbereiche leuchten heller oder sehen „offen“ aus
Wahrscheinliche Ursachen → fehlende/durchhängende Matten, gemischte Dicken, Lücken an Nähten
Erste Lösungen → Paneele neu ausrichten; ggf. Querverstrebung hinzufügen; Mattenqualität und -dicke angleichen
Was Sie sehen → Lüfterstrom und -geräuschpegel steigen; Zischen oder Turbulenzen nehmen zu
Wahrscheinliche Ursachen → verstopfte oder ungleichmäßig sitzende Matte erzeugt Turbulenzen
Erste Lösungen → Matten ersetzen; gleichmäßigen Sitz und Ausrichtung prüfen; Zielgeschwindigkeit bestätigen
Was Sie sehen → Matten erreichen „Wechsel“-ΔP viel früher als zuvor
Wahrscheinliche Ursachen → falsche Mattenqualität, saisonale/umgebungsbedingte Veränderung, Änderung der Steuerung stromaufwärts
Erste Lösungen → Matten-Spezifikation überprüfen (Effizienz vs. ΔP); Vorfilterstufe hinzufügen/verbessern; Wartungsplan zurücksetzen
Legen Sie einen sauberen Basiswert mit brandneuen Matten und Lüftern bei Ihrer normalen Betriebsdrehzahl fest. Ersetzen Sie die Diffusionsmatte beim maximalen Druckverlust des Herstellers oder wenn ΔP etwa 30–50 % über Ihrem sauberen Basiswert steigt, je nachdem, was zuerst eintritt. Setzen Sie das Manometer bei ausgeschalteten Lüftern vor jeder Messung zurück. Notieren Sie nach dem Austausch den neuen sauberen ΔP-Wert und das Datum.
• Lüfter auf Standard-Sollwert, Klappen wie im Produktionsbetrieb
• Türen geschlossen; ΔP im stationären Zustand ablesen (60–120 Sekunden)
• Protokollieren: Datum, Mediencharge/-qualität, ΔP sauber, Umgebungstemperatur, Kabinenmodus
Verwenden Sie schnelle, kostengünstige Prüfungen zwischen geplanten Wechseln.
• Halten Sie ihn 150–300 mm unter dem Deckengitter und bewegen Sie ihn über Paneelnähte
• Achten Sie auf Strahlbildung oder Rückwirbel, die auf Bypass oder Blockaden hinweisen
• Wenn Streifen auftreten, setzen Sie die Matten neu ein, kleben Sie die Nähte neu und prüfen Sie ΔP erneut
• Erstellen Sie ein einfaches 3×3- oder 5×5-Messraster über den Fahrzeugbereich
• Streben Sie eine Deckengeschwindigkeitsgleichmäßigkeit innerhalb von ±15–20 % des Mittelwerts an
• Ausreißer deuten auf durchhängende Medien, gemischte Mattenqualitäten oder ungleichmäßige Plenum-Verteilung hin
• Stellen Sie sich in zwei Diagonalen und vergleichen Sie die Gleichmäßigkeit des Paneel-„Leuchtens“
• Heiße/helle Zonen oder sichtbare Senken deuten auf fehlende, lockere oder gewölbte Matten hin
• Fügen Sie Querverstrebungen hinzu, korrigieren Sie die Mattenausrichtung und kleben Sie die Nähte neu

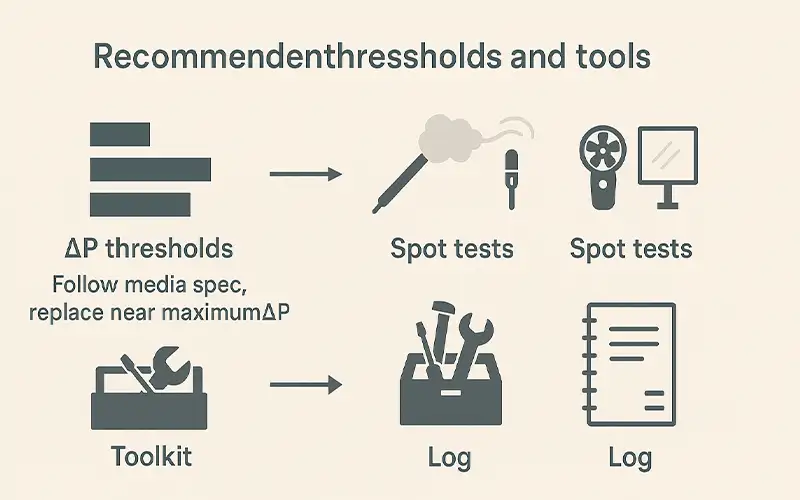

• Differenzdruckmanometer oder Schrägrohrmanometer mit klaren „Sauber/Wechsel“-Markierungen
• Rauchstift oder sicherer Theater-Nebler für qualitative Strömungsbeurteilung
• Hitzdraht- oder Flügelrad-Anemometer für Geschwindigkeits-Stichproben
• Taschenlampe/Stirnlampe und Lineal für Mattenebenenheitsprüfung
• Klebeband, Dichtungen, Kompressionsclips und Alkoholtücher für schnelle Dichtungsreparaturen
Protokollieren Sie ΔP, Geschwindigkeitsmittelwert/-abweichung und alle durchgeführten Reparaturen. Ein einfaches Blatt oder eine Tabellenkalkulation ermöglicht es Ihnen, Abweichungen zu erkennen (z. B. schnellerer ΔP-Anstieg nach saisonalen Staubänderungen) und Vorfilterpläne anzupassen, bevor die Lackierqualität leidet.

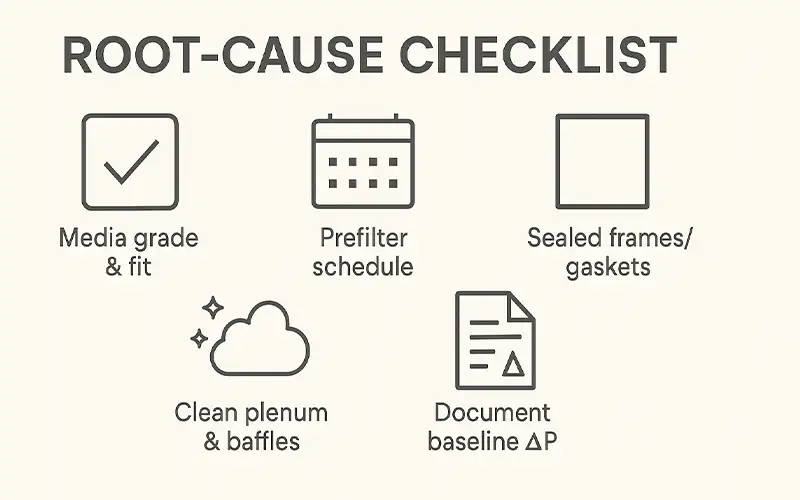

Verwenden Sie die spezifizierte MERV- oder ePM-Klasse für Ihren Kabinentyp und Ihr Lackierziel. Gleichen Sie die Mattenstärke und -dichte über alle Paneele ab, schneiden Sie sie auf die exakte Rahmengröße zu und spannen Sie die Matten, damit die Oberfläche flach bleibt ohne Wölbung oder Wellen.
Legen Sie die Wechselintervalle für Vorfilter basierend auf der tatsächlichen Staub- und Overspray-Beladung fest, nicht nur nach Kalenderzeit. Wenn ΔP in der Diffusionsstufe schneller als normal steigt, verkürzen Sie den Vorfilter-Zyklus oder gehen Sie eine Qualitätsstufe höher. Protokollieren Sie Vorfilter-Wechsel, um sie mit ΔP-Trends korrelieren zu können.
Prüfen Sie Rahmenecken, Clips und Kompression. Ersetzen Sie gequetschte oder fehlende Dichtungen und kleben Sie abgehobene Nähte neu. Vermeiden Sie das Mischen von Mattenchargen oder -qualitäten in derselben Decke, da dies ungleichmäßigen Widerstand und streifigen Luftstrom verursacht.
Saugen oder wischen Sie das Plenum, wenn die Matten ausgebaut sind. Stellen Sie sicher, dass Umlenkbleche oder Lochplatten intakt sind und den Luftstrom gleichmäßig verteilen. Entfernen Sie Plastikfolie, altes Klebeband oder Ablagerungen, die Strahlbildung oder Totzonen verursachen können.
Notieren Sie nach jedem Wechsel den sauberen ΔP-Basiswert, den Wechselschwellenwert des Herstellers, das Datum, Mediencharge, Kabinenmodus und Umgebungsbedingungen. Verfolgen Sie die Kabinenlaufzeiten und Aufträge zwischen den Wechseln, um saisonale Schwankungen, Prozessänderungen oder Lieferprobleme zu erkennen, bevor die Qualität nachlässt.

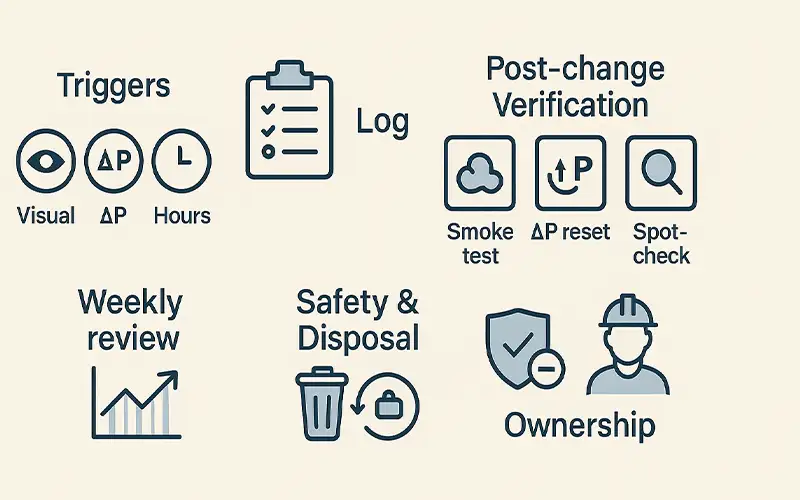

Verwenden Sie drei einfache Auslöser gemeinsam für Zuverlässigkeit:
• Visuell: Matten zeigen Verfärbung, Durchhang, abgehobene Nähte oder fleckige Beladung
• ΔP: Erreicht das Maximum des Herstellers oder steigt um ~30–50 % über Ihren sauberen Basiswert
• Stunden: Maximale Betriebsstunden seit dem letzten Wechsel (basierend auf Ihrem historischen Durchschnitt)
Wenn zwei Auslöser gleichzeitig zutreffen, wechseln Sie sofort. Wenn nur einer zutrifft, planen Sie eine kurzfristige Inspektion und Nachprüfung innerhalb der Schicht ein.
• Datum/Uhrzeit, Techniker-Initialen
• Kabinen-ID, Modus (Grundierung/Decklack/Klarlack)
• Installierte Medienqualität/-charge
• ΔP vorher bei Sollwert; ΔP nachher bei gleichem Sollwert
• Stunden seit letztem Wechsel; Aufträge seit letztem Wechsel
• Fehler pro Auftrag und Näpfe-Anzahl (letzte 10 Aufträge)
• Notizen: Dichtungsreparaturen, Rahmen neu verklebt, Plenum gereinigt, Anomalien
Tipp: Hängen Sie den aktuellen sauberen ΔP-Basiswert an der Kabine aus. Fügen Sie ein einfaches Diagramm hinzu, das die Wechselschwelle anzeigt.
Verifizieren Sie sofort, dass die neue Installation wie erwartet funktioniert:
• Rauchtest: Führen Sie einen schnellen Decken-Abstrich auf Strahlbildung oder Rückwirbel entlang Nähten und Kanten durch
• ΔP-Reset: Nehmen Sie den neuen sauberen ΔP-Basiswert bei geschlossenen Türen und normalem Sollwert auf
• Gleichmäßigkeits-Stichprobe: Nehmen Sie einige Anemometer-Messwerte im Arbeitsbereich (optional, aber empfohlen)
• Endgültige Dichtungsprüfung: Stellen Sie sicher, dass Dichtungen gleichmäßig komprimieren; kleben Sie abgehobene Nähte neu; setzen Sie gewölbte oder klappernde Paneele neu ein
• Scannen Sie Protokolle nach schnellerem als normalem ΔP-Anstieg oder schrumpfenden Intervallen
• Korrelieren Sie Näpfe-Anzahl/Fehler mit dem Alter der Diffusionsmatte
• Passen Sie den Vorfilter-Rhythmus oder die Mattenqualität an, wenn Wechsel zu häufig sind

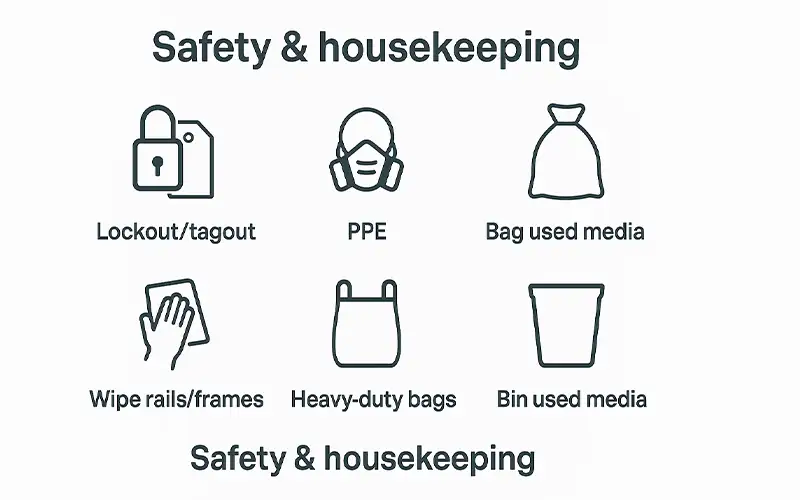

• Schalten Sie Lüfter gemäß Ihrem Verfahren stromlos und kennzeichnen Sie sie (Lockout/Tagout)
• Tragen Sie Handschuhe und Masken beim Umgang mit beladenen Matten
• Verpacken Sie gebrauchte Medien, kennzeichnen Sie sie gemäß lokalen Vorschriften und lagern Sie sie im vorgesehenen Abfallbereich
• Weisen Sie einen primären und einen sekundären Techniker pro Kabine zu
• Schulen Sie beide im Nullstellen des Manometers, Rauchtests und schnellen Naht-/Dichtungsreparaturen
• Überprüfen Sie KPIs monatlich: durchschnittlicher ΔP-Anstieg pro Tag, durchschnittliche Tage zwischen Wechseln, durchschnittliche Näpfe pro Auftrag vor vs. nach dem Wechsel
Schalten Sie Lüfter, Brenner und Zuluft aus und sichern Sie sie, bevor Sie das Deckengitter öffnen. Lassen Sie die Kabine auf Umgebungstemperatur abkühlen, um Hitzestress und Kontakt mit heißen Oberflächen zu vermeiden. Überprüfen Sie die Spannungsfreiheit mit einem Probelauf und bringen Sie einen Wartungshinweis am Bedienfeld an.
Tragen Sie schnittfeste Handschuhe, Ärmelschoner, Augenschutz und einen geeigneten Atemschutz beim Umgang mit beladenen Matten. Vermeiden Sie das Schütteln der Medien; heben Sie sie langsam heraus, um die Staubfreisetzung zu minimieren. Halten Sie einen Aufnahmebindemittel-Kit für versehentliche Lösemittelrückstände bereit.
Legen Sie entfernte Matten direkt in stabile Säcke; drücken Sie überschüssige Luft aus, binden Sie sie zu und kennzeichnen Sie sie gemäß lokalen Abfallvorschriften. Lagern Sie sie in einem geschlossenen Behälter oder speziellen Müllbehälter fern von Zündquellen. Befolgen Sie die Verfahren Ihres Betriebs für gefährliche oder Sonderabfälle, falls Overspray-Rückstände dies erfordern.
Saugen oder wischen Sie Schienen, Rahmen und Ecken mit fusselfreien Tüchern und zugelassenen Reinigern. Entfernen Sie altes Klebeband, getrockneten Overspray und Ablagerungen, damit neue Matten flach und luftdicht aufliegen. Eine saubere Auflagefläche verhindert frühen ΔP-Anstieg und Randbypass.
Setzen Sie die Matten mit korrekter Ausrichtung ein, spannen Sie sie flach und kleben Sie die Nähte durchgängig ab. Ersetzen Sie gequetschte Dichtungen und fügen Sie Kompressionsclips hinzu, wo nötig. Stellen Sie sicher, dass keine Lücken an Ecken oder zwischen Paneelen vorhanden sind.
Aktivieren Sie die Stromversorgung wieder, fahren Sie die Kabine mit dem normalen Sollwert und prüfen Sie, ob ΔP einem angemessenen sauberen Basiswert entspricht. Führen Sie einen schnellen Rauch-Abstrich entlang der Nähte durch, um gleichmäßigen Zug und fehlende Strahlbildung zu bestätigen.
Planen Sie wöchentliches Abwischen zugänglicher Plenum-Oberflächen, monatliche Dichtungsinspektionen und vierteljährliche Rahmen-Befestigungsprüfungen ein. Protokollieren Sie jede Aufgabe mit Datum, Techniker und Feststellungen, um Haushalt mit ΔP-Trends und Lackierqualität zu korrelieren.
Eine zuverlässige Kabine bedeutet nicht nur, Matten nach Kalender zu wechseln – es geht darum, die frühen Anzeichen ungleichmäßiger Diffusion zu erkennen und zu handeln, bevor die Qualität nachlässt. Verwenden Sie einen dokumentierten sauberen ΔP-Wert, einen einfachen visuellen/ΔP/Stunden-Auslöser und schnelle Stichprobentests (Rauch, Anemometer, Lichtpaneel-Check), um gleichmäßigen Zug zu bestätigen.
Dichten Sie Rahmen ab, halten Sie das Plenum sauber, stimmen Sie den Vorfilter-Zeitplan auf Ihre tatsächliche Beladung ab und zeichnen Sie jeden Wechsel mit ΔP vorher/nachher und aktuellen Fehlermetriken auf. Mit diesen Routinen reduzieren Sie Näpfe und Nacharbeit, stabilisieren die Taktzeiten und halten die Lüfterleistung dort, wo sie sein sollte – für eine vorhersehbare Lackierqualität, Schicht für Schicht.
