Reinraum-Lüfterfiltereinheiten (FFUs) sind eigenständige Luftfiltersysteme, die einen hocheffizienten HEPA- oder ULPA-Filter mit einem integrierten Lüfter kombinieren. Sie liefern laminare Reinluftströmung direkt in kontrollierte Umgebungen und gewährleisten so eine konsistente Kontaminationskontrolle.
FFUs werden häufig in der Halbleiter-, Pharmazeutik-, Biotech- und Medizingeräteindustrie eingesetzt, um strenge Reinheitsstandards zu erfüllen und gleichzeitig die Luftströmungseffizienz zu optimieren. In diesem Leitfaden erläutern wir die Funktionsweise von FFUs, ihre Vorteile und Faktoren, die bei der Auswahl der richtigen Einheit zu berücksichtigen sind.

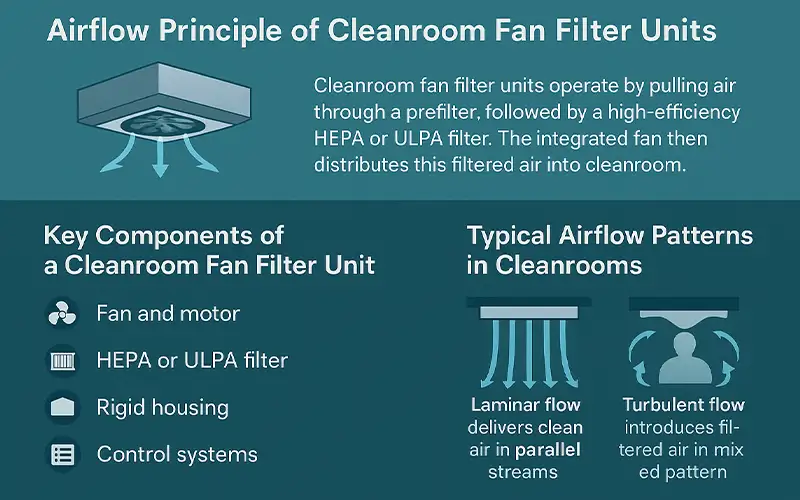

Eine Reinraum-Lüfterfiltereinheit (FFU) saugt Umgebungs- oder Umluft durch einen Vorfilter an, der grobe Partikel abfängt und die Lebensdauer des Hauptfilters verlängert. Die Luft passiert anschließend einen HEPA- oder ULPA-Filter, der bis zu 99,99 % der mikroskopischen Partikel wie Staub, Mikroorganismen und Aerosole entfernt.
Die gefilterte Luft wird kontrolliert in den Reinraum geleitet, um eine konstante Versorgung mit sauberer Luft gemäß den ISO-Klassenanforderungen sicherzustellen. Laut der U.S. Environmental Protection Agency (EPA) können HEPA-Filter Partikel bis zu einer Größe von 0,3 Mikrometern mit hoher Effizienz abfangen (EPA-Leitfaden zur Luftreinigung).
Eine FFU besteht aus mehreren kritischen Komponenten:
Lüfter und Motor: Sorgen für den erforderlichen Luftstrom, um die Luft durch das Filtermaterial zu drücken.
Vorfilter: Fängt groben Staub und Fasern ab, um den Hauptfilter zu schützen.
HEPA- oder ULPA-Filtermaterial: Hält feine Partikel zurück, um Reinraumstandards zu erfüllen. ULPA-Filter können Partikel bis zu 0,12 Mikrometern abfangen.
Gehäuse: Gewährleistet strukturelle Integrität, minimiert Leckagen und unterstützt die Installation in Deckengittern oder eigenständigen Modulen.
Steuerungssystem: Regelt die Lüftergeschwindigkeit, überwacht den Filterdruckabfall und integriert sich in Reinraum-Automatisierungssysteme.
Technische Spezifikationen und Klassifizierungen von HEPA- und ULPA-Filtern finden Sie in den ASHRAE-Filtrationsstandards.
FFUs können Reinluft mittels zwei Hauptströmungsstrategien liefern:
Laminare Strömung: Liefert Luft in gleichmäßigen, parallelen Strömungen und drückt Kontaminationen von kritischen Arbeitsbereichen weg. Dies ist üblich in Reinräumen der ISO-Klasse 1–5.
Turbulente Strömung: Verteilt Luft in einem gemischten Muster und verdünnt Kontaminationen gleichmäßig im Raum. Dieser Ansatz wird oft in weniger anspruchsvollen Umgebungen wie ISO-Klasse 6–9 verwendet.
Die Wahl des Strömungsmusters hängt vom erforderlichen Reinheitsgrad, der Raumaufteilung und den durchgeführten Prozessen ab.

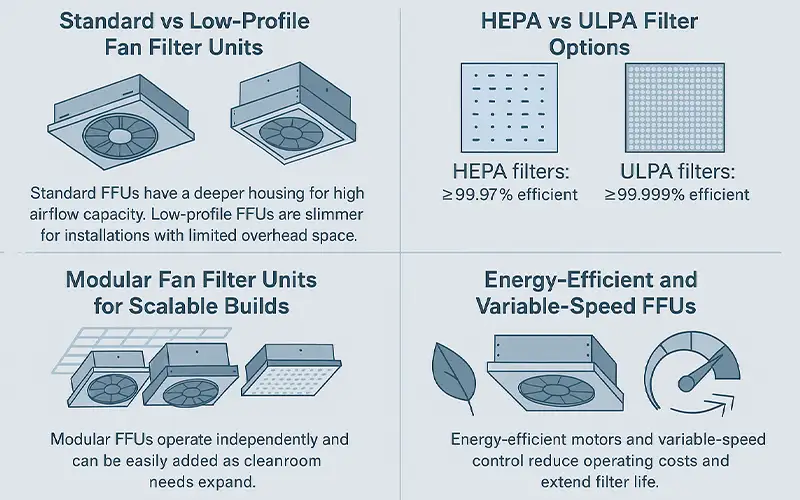

Standard-FFUs haben ein tieferes Gehäuse und eignen sich für die meisten Reinraum-Deckengitter mit hoher Luftstromkapazität. Low-Profile-Einheiten sind schlanker und ideal für Installationen mit begrenztem Platzangebot, z. B. bei Nachrüstungen oder Anlagen mit geringen Zwischendeckenhöhen. Low-Profile-FFUs sparen zwar Platz, können jedoch eine etwas geringere Luftstromleistung aufweisen.
FFUs können je nach Reinheitsanforderungen mit HEPA- oder ULPA-Filtern ausgestattet werden:
HEPA-Filter: Fangen mindestens 99,97 % der Partikel ≥0,3 Mikrometer ab. Werden üblicherweise in Reinräumen der ISO-Klasse 5–8 eingesetzt.
ULPA-Filter: Fangen mindestens 99,999 % der Partikel ≥0,12 Mikrometer ab. Erforderlich für ISO-Klasse 1–4, z. B. in der Halbleiter-Waferfertigung oder Pharmaproduktion.
Modulare FFUs ermöglichen eine einfache Erweiterung oder Umkonfiguration von Reinräumen ohne größere bauliche Änderungen. Jede FFU arbeitet unabhängig, sodass bei Bedarf weitere Einheiten hinzugefügt werden können. Diese Flexibilität ist besonders wertvoll für Branchen mit schnell wachsenden Produktionsanforderungen, wie Biotech und Mikroelektronik.
Energieeffiziente FFUs nutzen moderne Motoren wie EC-Motoren, um den Stromverbrauch zu reduzieren, ohne die Luftstromleistung zu beeinträchtigen. Drehzahlregelungen ermöglichen Anpassungen des Luftstroms basierend auf Belegung, Reinheitsanforderungen oder Prozessänderungen, was Betriebskosten senkt und die Filterlebensdauer verlängert.

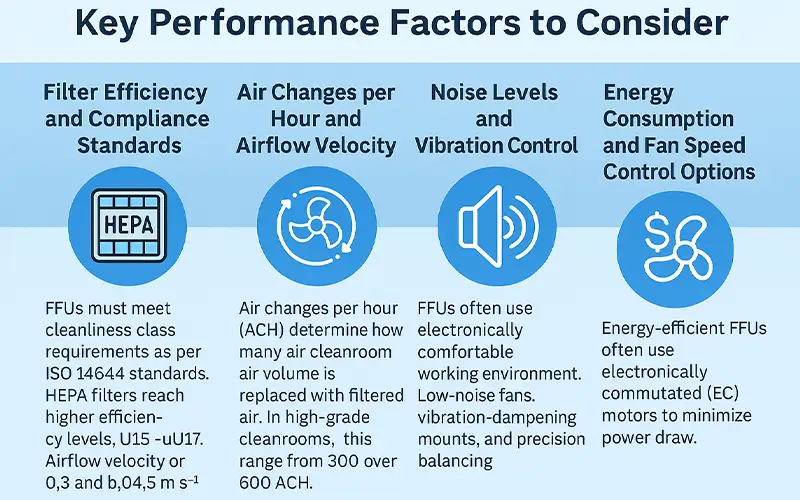

Die Filtereffizienz ist einer der wichtigsten Leistungsfaktoren für FFUs. Sie müssen die Reinheitsklassen nach ISO 14644 erfüllen. HEPA-Filter werden typischerweise nach EN 1822 (z. B. H13 oder H14) klassifiziert, während ULPA-Filter höhere Effizienzgrade (U15–U17) erreichen. Die Wahl hängt von der Reinraumklasse und der Empfindlichkeit der Prozesse ab.
Die Luftwechselrate (ACH) gibt an, wie oft das gesamte Luftvolumen des Reinraums pro Stunde ausgetauscht wird. In hochklassigen Reinräumen kann dies 300 bis über 600 ACH betragen. Die Strömungsgeschwindigkeit liegt bei laminaren Systemen üblicherweise zwischen 0,3 und 0,45 Metern pro Sekunde, um Turbulenzen und Partikelwanderung zu vermeiden.
FFUs sollten leise arbeiten, um eine angenehme Arbeitsumgebung zu gewährleisten, insbesondere in Laboren und Montagebereichen. Geräuscharme Lüfter, vibrationsdämpfende Aufhängungen und präzise Auswuchtung reduzieren sowohl hörbaren Lärm als auch Mikrovibrationen, die empfindliche Geräte stören könnten.
Energieeffiziente FFUs nutzen oft EC-Motoren, um den Stromverbrauch zu minimieren. Drehzahlregelungen ermöglichen Anpassungen des Luftstroms basierend auf Bedarf, was Energiekosten senkt und die Filterlebensdauer verlängert. Bei großen FFU-Arrays können erhebliche Einsparungen erzielt werden.

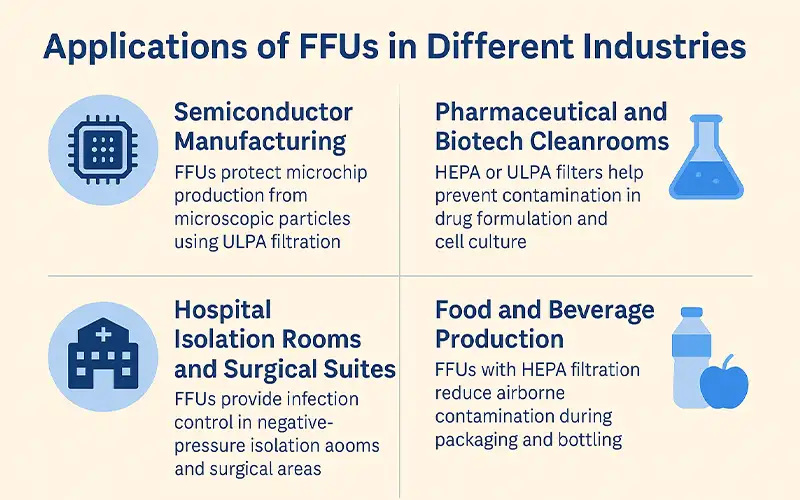

In Halbleiterfabriken sind FFUs essenziell, um ultrareine Umgebungen für die Chipfertigung zu gewährleisten. ULPA-Filter in ISO-Klasse 1–5 schützen empfindliche Prozesse wie Photolithografie und Wafer-Inspektion.
Pharma- und Biotech-Anlagen nutzen FFUs, um GMP-Richtlinien zu erfüllen. HEPA- oder ULPA-Filter verhindern mikrobielle Kontamination bei der Arzneimittelherstellung, sterilen Abfüllung oder Zellkulturprozessen.
In der Medizin werden FFUs in Isolationsräumen (Unterdruck) und OP-Sälen (Überdruck) eingesetzt, um Patienten und Personal vor Infektionen zu schützen. HEPA-Filtration entfernt Bakterien und Viren gemäß CDC-Empfehlungen.
FFUs in Lebensmittelbetrieben reduzieren Luftkontaminationen bei Verpackung und Abfüllung, um HACCP- und ISO-22000-Anforderungen zu erfüllen und die Produkthaltbarkeit zu verlängern.

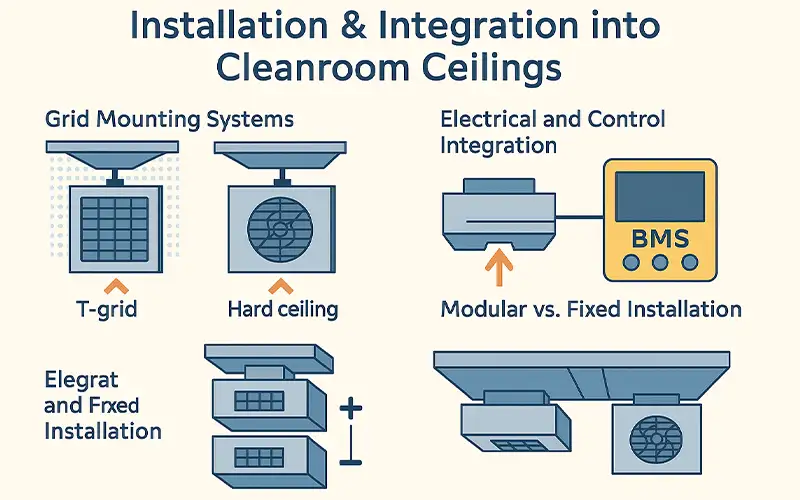

FFUs können in T-Gitter- oder Hartdecken-Systeme integriert werden. T-Gitter bieten Flexibilität für Nachrüstungen, während Hartdecken eine nahtlose Optik und geringere Leckagen ermöglichen.
FFUs benötigen Stromanschlüsse für Lüfter und Steuerungen. Moderne Einheiten sind mit Gebäudemanagementsystemen (BMS) kompatibel, um zentrale Überwachung und Regelung zu ermöglichen. Einige Modelle bieten Frequenzumrichter für präzise Luftstromanpassungen.
Modulare FFUs ermöglichen skalierbare Reinraumerweiterungen, während feste Installationen strukturelle Stabilität und bessere Abdichtung bieten.

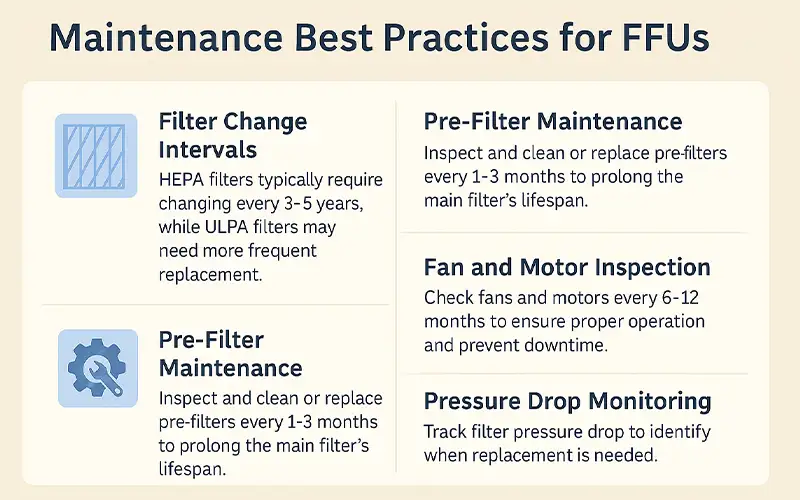

Die Lebensdauer des Hauptfilters einer FFU hängt von seinem Typ und den Betriebsbedingungen ab. HEPA-Filter müssen in kontrollierten Umgebungen in der Regel alle 3–5 Jahre ausgetauscht werden, während ULPA-Filter aufgrund ihrer feineren Filterung möglicherweise häufiger gewechselt werden müssen. Die tatsächlichen Intervalle sollten sich eher nach der Leistungsüberwachung als nach der Zeit richten, um eine optimale Effizienz und die Einhaltung der Reinraumstandards zu gewährleisten.
Vorfilter fangen größere Partikel auf, bevor sie den HEPA- oder ULPA-Filter erreichen, wodurch die Lebensdauer des Hauptfilters erheblich verlängert wird. Diese sollten je nach Verschmutzungsgrad alle 1–3 Monate überprüft und entweder gereinigt oder ausgetauscht werden. Eine regelmäßige Wartung des Vorfilters reduziert den Druckabfall und trägt zur Aufrechterhaltung eines gleichmäßigen Luftstroms bei.
Ventilatoren und Motoren sollten regelmäßig auf Anzeichen von Verschleiß, Unwucht oder ungewöhnliche Geräusche überprüft werden. Schmierung (falls zutreffend) und das Festziehen mechanischer Verbindungen tragen dazu bei, Ausfallzeiten zu vermeiden. Viele Anlagen planen Inspektionen alle 6 bis 12 Monate, um einen unterbrechungsfreien Betrieb zu gewährleisten.
Die Überwachung des Druckabfalls über den Filter ist unerlässlich, um festzustellen, wann ein Austausch erforderlich ist. Ein plötzlicher Anstieg des Druckabfalls kann auf eine Verstopfung des Filters hinweisen, während ein allmählicher Anstieg auf eine natürliche Belastung im Laufe der Zeit hindeutet.
Die Integration von Differenzdruckmessgeräten oder -sensoren in ein Gebäudemanagementsystem (BMS) ermöglicht eine Echtzeit-Überwachung und eine proaktive Wartungsplanung.

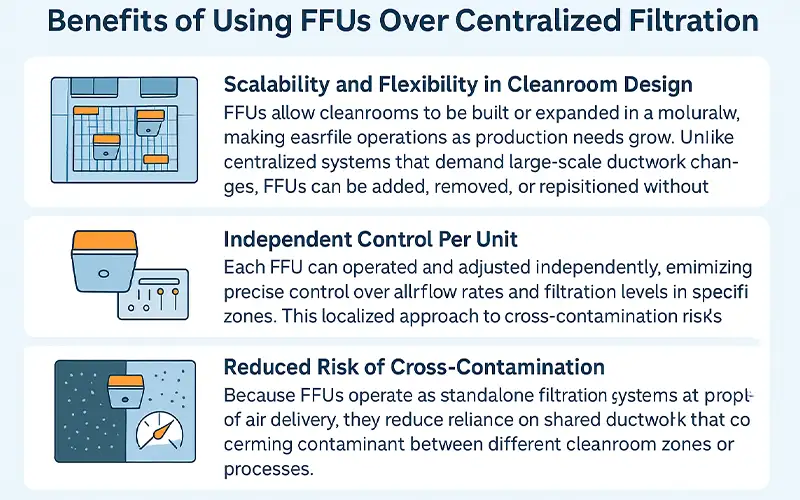

Fan filter units (FFUs) allow cleanrooms to be built or expanded in a modular way, making it easier to scale operations as production needs grow. Unlike centralized systems that require large-scale ductwork changes, FFUs can be added, removed, or repositioned without significant structural modifications.
Each FFU can be operated and adjusted independently, enabling precise control over airflow rates and filtration levels in specific zones. This feature is especially valuable in multi-process cleanrooms where different areas may require different cleanliness classifications or operational schedules.
Because FFUs operate as standalone filtration systems at the point of air delivery, they reduce reliance on shared ductwork that can carry contaminants between spaces. This localized approach to filtration minimizes cross-contamination risks between different cleanroom zones or processes.
FFUs make it possible to reduce energy consumption during off-peak hours by operating only the units needed for active processes. Variable-speed fan control further enhances efficiency, lowering power usage while maintaining required cleanliness levels in active zones.
Bei Reinräumen, die Hunderte von FFUs erfordern, kann die Anfangsinvestition im Vergleich zu zentralisierten Filtersystemen erheblich sein. Jede Einheit verfügt über einen eigenen Ventilator, Motor und Steuerungen, was die Gesamtkosten für die Ausrüstung erhöht. Diese Kosten können jedoch im Laufe der Zeit durch die Skalierbarkeit und betriebliche Flexibilität der FFUs ausgeglichen werden.
Wenn viele FFUs im selben Reinraum betrieben werden, kann sich das Geräusch der Ventilatoren summieren und möglicherweise eine unangenehme Arbeitsumgebung schaffen. Obwohl moderne FFUs mit Geräuschreduzierungsfunktionen wie vibrationsarmen Motoren und Schalldämmung ausgestattet sind, sollte der Geräuschpegel dennoch bei der Systemplanung berücksichtigt werden, insbesondere in Umgebungen, in denen sich das Personal über längere Zeiträume aufhält.
In Reinräumen mit niedrigen Deckenhöhen kann die Installation von FFUs aufgrund ihrer Gehäuseabmessungen eine Herausforderung darstellen. Um dieses Problem zu lösen, sind FFUs mit flachem Profil erhältlich, die jedoch möglicherweise Einschränkungen hinsichtlich der Luftstromkapazität aufweisen oder spezielle Befestigungslösungen erfordern, um eine ordnungsgemäße Leistung ohne Beeinträchtigung der Kopffreiheit zu gewährleisten.

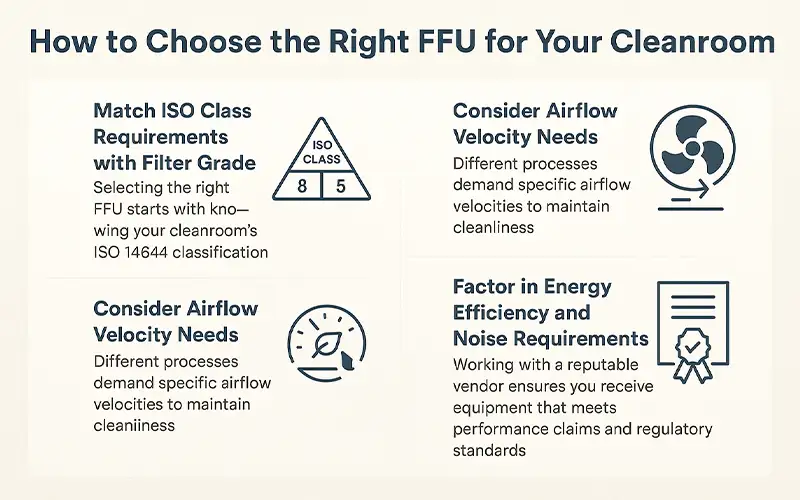

Die Auswahl der richtigen FFU beginnt mit der Kenntnis der ISO 14644-Klassifizierung Ihres Reinraums. Niedrigere ISO-Klassen (z. B. ISO-Klasse 5) erfordern eine höhere Filterleistung, die häufig mit ULPA-Filtern erreicht wird, während höhere ISO-Klassen (z. B. ISO-Klasse 8) mit hochwertigen HEPA-Filtern bedient werden können. Die Sicherstellung, dass die Filterklasse der Norm EN 1822 oder gleichwertigen Standards entspricht, ist für die Einhaltung der Vorschriften und eine konsistente Partikelkontrolle unerlässlich.
Unterschiedliche Prozesse erfordern spezifische Luftströmungsgeschwindigkeiten, um die Sauberkeit aufrechtzuerhalten. In der Halbleiterfertigung kann eine hohe laminare Strömungsgeschwindigkeit erforderlich sein, um Wafer zu schützen, während in pharmazeutischen Anwendungen niedrigere Geschwindigkeiten zum Einsatz kommen können, um ein Gleichgewicht zwischen Luftqualität und Komfort herzustellen. Die Auswahl einer FFU, die die richtige Durchflussrate in Kubikfuß pro Minute (CFM) oder Metern pro Sekunde (m/s) liefern kann, ist von entscheidender Bedeutung.
Energieeffiziente FFUs mit Motoren mit variabler Drehzahl senken langfristig die Betriebskosten, insbesondere bei Teillastbedingungen. Ein geräuscharmer Betrieb ist in Umgebungen mit hoher FFU-Dichte ebenso wichtig, da übermäßiger Lärm zu Unbehagen beim Personal führen kann. Die Überprüfung der Energieeffizienzklassen und akustischen Spezifikationen vor dem Kauf gewährleistet langfristige Zufriedenheit.
Die Zusammenarbeit mit einem renommierten Anbieter stellt sicher, dass Sie Geräte erhalten, die den Leistungsangaben und gesetzlichen Standards entsprechen. Suchen Sie nach Lieferanten mit ISO-zertifizierter Fertigung, nachgewiesener Erfahrung in Ihrer Branche und dokumentierten Prüfberichten.
Ein zuverlässiger Kundendienst, einschließlich der Verfügbarkeit von Ersatzteilen und technischer Unterstützung, trägt dazu bei, die Lebensdauer Ihrer FFUs zu verlängern und das Risiko von Ausfallzeiten zu verringern.
Die Ventilator-Filter-Einheiten von Cleanlink sind für eine hocheffiziente Luftfilterung mit integrierten Ventilatorsystemen ausgelegt und gewährleisten eine zuverlässige Reinraumleistung. Unsere FFUs sind in Standard- und Flachbauausführungen erhältlich und können mit HEPA- (≥99,97 % bei 0,3 Mikrometern) oder ULPA-Filtern (≥99,9995 % bei MPPS) konfiguriert werden. Die Geräte sind in verschiedenen Größen, Luftstromkapazitäten und Leistungsoptionen erhältlich, um sie an Deckenraster, feste Decken und modulare Reinraumlayouts anzupassen. Zur Leistungsoptimierung und Senkung der Betriebskosten sind Drehzahlregelungen und energieeffiziente EC-Motoren erhältlich.
Alle Cleanlink-FFUs sind so konzipiert, dass sie die globalen Reinraumstandards erfüllen oder übertreffen, einschließlich der ISO 14644-Klassifizierungen, der EN 1822-Filterleistungsbewertungen und der Anforderungen der Guten Herstellungspraxis (GMP) für regulierte Branchen. Jede Einheit wird strengen Werksprüfungen hinsichtlich Luftstrom, Filterintegrität und Geräuschpegel unterzogen, um eine konsistente Konformität und rückverfolgbare Qualitätskontrolle für kritische Umgebungen zu gewährleisten.
Unser Ingenieurteam bietet maßgeschneiderte Größenanpassungen und Konfigurationen, um den besonderen Anforderungen von Reinräumen gerecht zu werden, sei es für die Halbleiterproduktion, pharmazeutische Labore oder Operationssäle in Krankenhäusern.
Wir bieten umfassende Integrationsunterstützung, einschließlich Kompatibilität mit Gebäudemanagementsystemen (BMS), Elektroinstallationsplänen und Lösungen für die Deckenmontage. Von der ersten Designberatung bis zur Unterstützung bei der Installation sorgt Cleanlink für eine nahtlose Implementierung und langfristige Betriebssicherheit.
