Farbabscheiderrollen sind die letzte Verteidigungslinie in der Kabinenabluft, und ihre Größe bestimmt, wie gut diese Verteidigung funktioniert. Ist eine Rolle zu schmal, strömt Luft an den Seitendichtungen vorbei und Overspray entweicht – was zu Nacharbeit, Kabinenverschmutzung und Geruchsbeschwerden führt. Ist sie zu kurz, verschwendet man Zeit durch zusätzliche Wechsel und das Medium geht mitten in der Schicht zur Neige. Überdimensionierte oder nicht passende Breiten verschwenden Material, erschweren den Lauf und können Aufwickelmechanismen blockieren.
Die richtige Breite und Länge – abgestimmt auf Kabinenbreite, nutzbare Höhe und Vorschub pro Wechsel – hält die Abscheideeffizienz hoch und die Wechsel planbar. Kombinieren Sie die Abmessungen mit dem richtigen Flächengewicht und Medientyp für Ihre Lackierlast, und setzen Sie ΔP-basierte Vorschubmarken, damit die Bediener konsistent und nicht nach Gefühl wechseln. Korrekte Dimensionierung verwandelt die Abluftwand in einen stabilen, wenig wartungsintensiven Prozess: weniger Entgraten/Nachlackieren, stabilerer Kabinen-ΔP, sauberere Abluftschächte und weniger Notstopps zum Rollenwechsel.

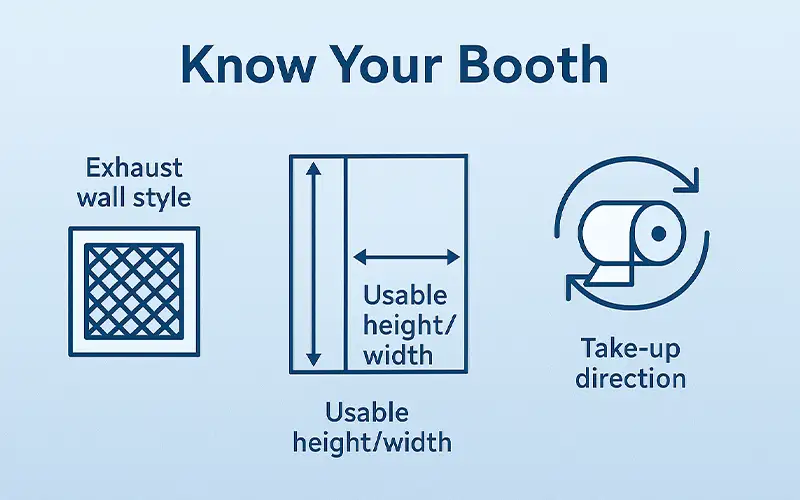

Eine genaue Rollendimensionierung beginnt mit der Kabine selbst. Dokumentieren Sie das Abluftwand-Layout, Öffnungen und Medienlauf, damit Ihre Rollenbreite, -länge und Ihr Flächengewicht den tatsächlichen Betriebsbedingungen und Compliance-Anforderungen entsprechen.
Stellen Sie fest, ob Sie Ganzwand-Rollenmedien, Mehrfachkassetten oder Patronen-/Netzmodule haben. Notieren Sie Hindernisse (Stützen, Türen, Steuerungsschränke), die die nutzbare Breite ändern. Bestätigen Sie alle lokalen Vorschriften oder Sicherheitsanforderungen, die das Abluftdesign beeinflussen; für Brandschutz- und Lüftungsregeln siehe OSHA 29 CFR 1910.107 zur Lüftung und Sicherheit bei Spritzlackierung und den Geltungsbereich von NFPA 33 für Spritzanwendungsverfahren.
Messen Sie die Schlitzbreiten oder Netzöffnungen und die Spannweite zwischen den Trägern. Engere Gitter unterstützen Rollen mit geringerem Flächengewicht; weite Spannweiten erfordern möglicherweise steifere oder schwerere Medien, um Durchhängen oder Durchblasen zu vermeiden. Notieren Sie alle Seitendichtungskanäle oder Clips, da sie die Überlappungszugabe beeinflussen.
Erfassen Sie die tatsächliche Kabinenhöhe (Unterkante Plenum bis Oberkante Bodenschwelle oder Auffangwanne) und die lichte Wandbreite zwischen den Seitendichtungen. Die nutzbaren Abmessungen – nicht nur die Nennkabinen-größe – bestimmen die Rollen-Breite und den Wechselvorschub pro Tausch. Planen Sie insgesamt 25–50 mm seitliche Überlappung ein, wenn die Dichtungen nicht durchgehend sind.
Bestätigen Sie die Zuführ- und Aufwickelausrichtung (links-nach-rechts, rechts-nach-links, von-oben-nach-unten). Notieren Sie Kerndurchmesser, Wellentyp, Brems-/Antriebsdrehmoment und Freiraum um die Aufwickelhaspel. Nicht passendes Rollengewicht oder -durchmesser können zu Laufproblemen oder Blockaden führen; wählen Sie Länge und Flächengewicht, die Ihr Antrieb problemlos bewältigen kann.
Stellen Sie dar, wie die Bediener an die Wand gelangen, wie oft Wechsel stattfinden und wo volle/leere Kerne bereitgelegt werden. Bei seltenem Zugang sind längere Rollen und Medien mit höherer Staubaufnahmekapazität zu bevorzugen; bei Mehrschichtbetrieb stimmen Sie die Rollenlänge auf geplante ΔP-basierte Vorschübe ab, um Wechsel mitten in der Schicht zu vermeiden.
Notieren Sie die durchschnittliche Filterflächengeschwindigkeit, Luftfeuchtigkeit und Lösemittelexposition. Hohe Luftfeuchtigkeit begünstigt feuchtigkeitsbeständige Medien und Rahmen; höhere Filterflächengeschwindigkeit kann dickere oder mehrschichtige Medien rechtfertigen, um die Abscheidung ohne übermäßigen ΔP-Anstieg aufrechtzuerhalten.

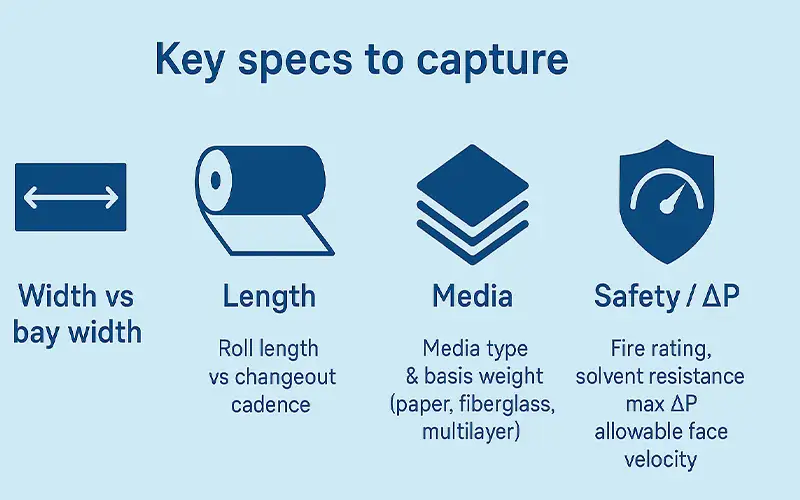

Erfassen Sie zuerst diese Abmessungen und Grenzwerte korrekt; sie bestimmen Passform, Luftstrom und Wechselintervall.
Messen Sie die lichte Wandbreite zwischen den Seitendichtungen, nicht die Nennkabinenbreite. Addieren Sie eine kleine Überlappungszugabe, um Randbypass zu verhindern; viele Wände benötigen insgesamt etwa 25–50 mm Überlappung, wenn die Dichtungen nicht durchgehend sind.
Wenn Ihre Wand Kassettenfelder hat, dimensionieren Sie jede Rolle auf das einzelne Feld und bestätigen Sie den Seitenkanal-Freiraum, damit die Rolle nicht klemmt.
Stimmen Sie die Länge darauf ab, wie oft Sie das Medium vorschieben oder wechseln. Schätzen Sie den Verbrauch anhand Ihres durchschnittlichen Vorschubs pro Wechsel, der Wechsel pro Schicht und der Schichten pro Woche.
Längere Rollen reduzieren Wechsel innerhalb der Schicht, erhöhen aber Kerngewicht und -durchmesser – verifizieren Sie Ihr Aufwickeldrehmoment und die Freiräume, damit die Rolle sauber läuft.
Wählen Sie das Medium für Ihre Lackierlast und Filterflächengeschwindigkeit. Papier-Zickzackrollen sind wirtschaftlich und leicht vorzuschieben; Fiberglas- und Mehrschichtkonstruktionen bieten höhere Farbaufnahme und bessere Tiefenabscheidung.
Höhere Flächengewichte widerstehen dem Durchblasen und Dehnen bei weiteren Maschenweiten, erhöhen aber Druckverlust und Rollenmasse – balancieren Sie Abscheidung, ΔP und Handhabung.
Bestätigen Sie das Brandverhalten und die Lösemittelkompatibilität des Mediums für Ihren Prozess und lokale Vorschriften. Anforderungen an Spritzanwendung und Lackierlüftung sind in OSHA 29 CFR 1910.107 behandelt; Sie können den Regeltext hier einsehen: OSHA-Standard für Spritzlackierung. Viele Betriebe beziehen sich auch auf NFPA 33 Geltungsbereich und Leitlinien für Spritzanwendungsverfahren.
Notieren Sie den maximal empfohlenen Druckverlust und die zulässige Filterflächengeschwindigkeit des Mediums aus dem Datenblatt. Betrieb über einem dieser Werte beschleunigt Durchschlag, Randleckagen und vorzeitige Beladung. Setzen Sie Ihren endgültigen ΔP-Wechselwert unter das Maximum des Mediums und innerhalb Ihrer Lüfterkennlinie, damit der Luftstrom im Soll bleibt, ohne die Abluft zu überlasten.

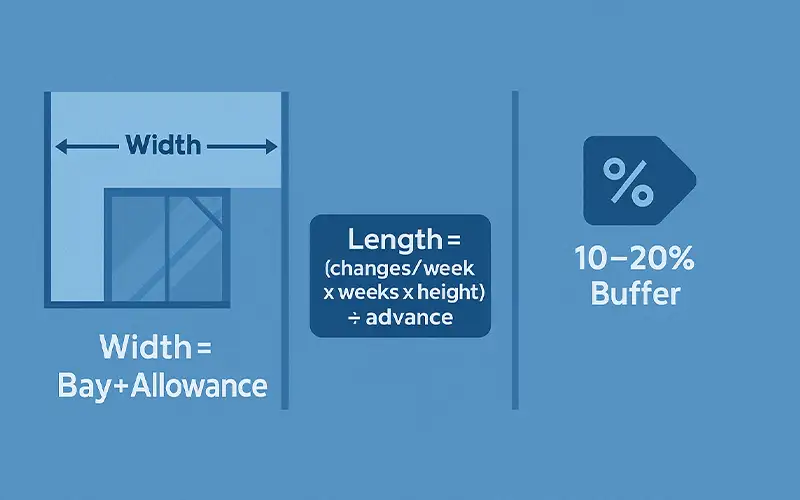

Messen Sie die lichte Kabinenbreite zwischen Seitendichtungen oder -kanälen, nicht die Nennkabinenbreite. Addieren Sie eine kleine Überlappung, damit die Ränder beim Vorschieben der Rolle und wechselnder Spannung bedeckt bleiben.
Beispiel: Kabinenbreite 1 980 mm + 40 mm Zugabe → Rollenbreite 2 020 mm.
Tipps
• Bei durchgehenden und starren Dichtungen den unteren Wert (≈25 mm) verwenden.
• Bei verschlissenen Dichtungen oder vorhandenen Spalten den höheren Wert (≈50 mm) verwenden.
• Kanal-Freiraum prüfen, damit die Rolle nicht knittern oder klemmen kann.
Dimensionieren Sie für Ihren tatsächlichen Verbrauch, um Wechsel innerhalb der Schicht und Lieferengpässe zu vermeiden.
Beispiel: Sie wechseln 4 Mal/Woche, bestellen alle 6 Wochen nach, Kabinenhöhe 2,4 m, und Sie schießen 0,3 m pro Wechsel vor:
Rollenlänge = (4 × 6 × 2,4) ÷ 0,3 = 192 m.
• „Vorschub pro Wechsel“ ist die Menge an Medium, die Sie jedes Mal herunterziehen (markieren Sie dies an der Wand).
• Bei Mehrschichtbetrieb oder hoher Lackierlast Sicherheitszuschlag zum Ergebnis addieren.
• Bei größeren Durchmessern Aufwickeldrehmoment und Haspel-Freiraum prüfen.
Halten Sie einen Puffer für Eilaufträge, saisonale Last oder Lieferverzögerungen vor.
Beispiel: Monatlicher Verbrauch 300 m; Puffer 15 % → Halten Sie zusätzliche 45 m vorrätig.
• Schlanke Betriebe mit zuverlässigen Lieferzeiten können ≈10 % halten.
• Bei schwankender Nachfrage oder längeren Lieferzeiten sollten ≈20 % gehalten werden.
• Vierteljährlich überprüfen und Puffer anpassen, wenn sich Ihr Rhythmus oder Lackiervolumen ändert.

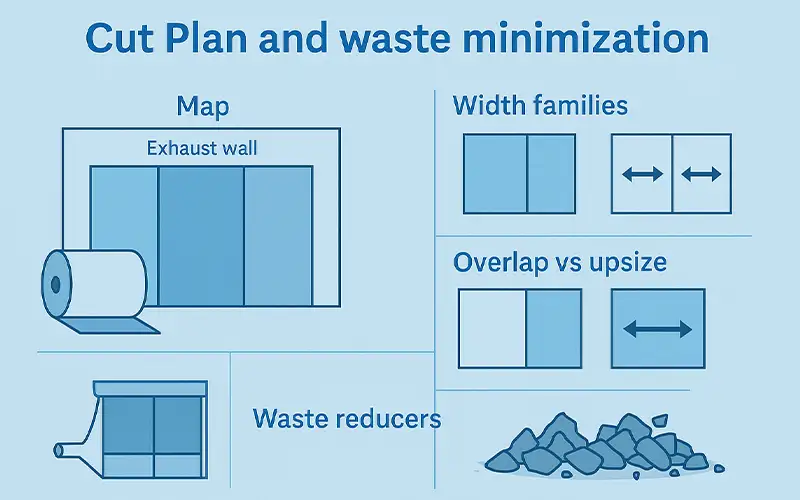

Ein intelligenter Zuschnittplan passt die Rollenbreiten an Ihre Wandgeometrie an, sodass Sie jedes Feld mit minimalem Verschnitt, minimaler Überlappung und gleichmäßiger Spannung abdecken. Das Ziel ist vollständige Abscheidung mit dem geringsten Material- und Bedieneraufwand.
Messen Sie die lichte Breite jedes Feldes und die Gesamtspannweite, einschließlich Mittelstützen, Zugangstüren oder unebenen Dichtungen. Beachten Sie Toleranzen; wenige Millimeter Abweichung pro Feld summieren sich über eine lange Wand.
Arbeiten Sie mit Standardrollenbreiten (z. B. 1 000, 1 200, 1 500, 2 000 mm), um Sonderzuschnitte zu minimieren. Kombinieren Sie Breiten, um das gesamte Wandmaß zu erreichen, und halten Sie dabei die Seitendichtungszugabe jedes Feldes im Bereich.
Bei unterschiedlichen Feldern gruppieren Sie diese nach wiederkehrenden Breiten und erstellen eine wiederholbare Zuschnittliste. Drucken Sie eine einfache Skizze mit Zuschnittlängen und Einbaureihenfolge, damit Techniker ohne Nachmessen vor Ort bereitstellen und laden können.
Streben Sie für jedes Feld die gleiche Seitendichtungszugabe an (≈25–50 mm insgesamt). Inkonsistente Überlappung erzeugt Bypass-Spalte oder Knitter, die Medium und Zeit verschwenden.
Berücksichtigen Sie Schnittfuge und rechtwinklige Kanten. Eine wellige oder gequetschte Kante verschwendet 5–10 mm pro Schnitt und erschwert die Abdichtung. Bei Vor-Ort-Zuschnitt ein Lineal verwenden und Klingen häufig wechseln.
• Ihre gemessene Kabinenbreite plus der minimalen Dichtungszugabe die nächstgelegene Standardbreite übersteigt.
• Seitendichtungen verschlissen oder unregelmäßig sind und zusätzliche Abdeckung zur Bypass-Verhinderung benötigen.
• Lauf oder Tracking gelegentlich zu freiliegenden Kanten führen; eine kleine Vergrößerung kann chronische Nacharbeit vermeiden.
• Die nächsthöhere Standardbreite über viele Felder excessive Abfälle verursachen würde.
• Dichtungen gleichmäßig und durchgehend sind, sodass eine kleine, kontrollierte Überlappung nicht schlafft oder knittern wird.
• Sie Flexibilität über leicht variable Felder benötigen; eine konsistente 15–25 mm Überlappung pro Seite kann geringe Toleranzen aufnehmen.
Wenn Vergrößerung über die Lebensdauer der Rolle mehr Abfall verursacht als Ihre geplante Überlappung multipliziert mit allen Feldern, wählen Sie Überlappung. Wenn Überlappung unter Spannung und Luftstrom keine zuverlässige Dichtung halten kann (Risiko von Kantenabheben oder Leckagen), vergrößern.
• Standardisieren Sie Zuschnittlisten nach Kabinenmodell und hängen Sie sie an der Station aus.
• Markieren Sie Vorschublinien vorab auf dem Medium, damit Bediener konsistente Längen abziehen.
• Verwenden Sie Kabinenbreiten-Abstandshalter oder Klebeband-Leitlinien am Rahmen, um Kanten schnell auszurichten.
• Verfolgen Sie Verschnitt; falls wiederkehrende, nutzbare Längen anfallen, lagern Sie diese für schmale Felder oder Patchpanels ein, anstatt sie zu entsorgen.
• Vierteljährlich überprüfen: Vergleichen Sie pro Auftrag verbrauchtes Medium mit Nacharbeit und ΔP-Trends, um den Plan zu verfeinern.
Ein konsistenter, datengesteuerter Wechselplan hält den Luftstrom stabil, schützt nachgeschaltete Filter und vermeidet Medienverschwendung. Nutzen Sie zuerst Druckdaten, bestätigen Sie dann mit schnellen Sichtprüfungen und klaren Markierungen am Medium.
Sauberen Basiswert setzen
Notieren Sie den Druckverlust des sauberen Filters bei Ihrer tatsächlichen Filterflächengeschwindigkeit direkt nach der Installation.
End-ΔP wählen
Wählen Sie einen End-Druckverlust, bei dem Luftstrom und Energieverbrauch noch akzeptabel sind und bevor das Bypass-Risiko steigt. Halten Sie den Sollwert unter dem maximal empfohlenen ΔP des Mediums und innerhalb Ihrer Lüfterkennlinie.
Trend erfassen und alarmieren
Protokollieren Sie ΔP wöchentlich (oder trenden Sie per BMS). Untersuchen Sie plötzliche Spitzen (Blockade) oder ungewöhnlich langsamen Anstieg (mögliche Leckagen oder Bypass). Passen Sie Sollwerte saisonal an, wenn die Staubbeladung schwankt.
Bewertungskriterien definieren
Verwenden Sie eine einfache Bestehen/Überwachen/Austauschen-Einteilung, die, wo anwendbar, mit Oberflächenbedeckung oder Farbwechsel verknüpft ist.
Hochrisikozonen anvisieren
Inspizieren Sie Ränder, Nähte und Hochgeschwindigkeitsstellen frühzeitig auf Durchschlag, Knitter oder Durchhängen. Prüfen Sie auf Feuchtigkeitsflecken oder Lösemittelspritzer, die Fasern schwächen.
Dichtungsprüfung
Suchen Sie nach Staubfahnen nachgeschaltet und um Rahmen, um Bypass zu erkennen, selbst wenn ΔP normal erscheint.
Vorschub pro Wechsel standardisieren
Markieren Sie das Medium mit wiederkehrenden Vorschubintervallen (z. B. alle 300 mm), um den Verbrauch mit Ihrem ΔP-Plan zu synchronisieren.
Auf Schichten abstimmen
Legen Sie Vorschübe auf Schichtübergabe oder natürliche Pausen, damit Bediener Wechsel mitten im Auftrag vermeiden.
An der Wand dokumentieren
Drucken Sie eine kleine Legende, die Vorschublänge, Ziel-End-ΔP und erwartete Lebensdauer in Wochen zeigt.
Jede Installation kennzeichnen
Kleben Sie ein Etikett auf das Medium mit Installationsdatum, sauberem ΔP, Ziel-End-ΔP und Technikerinitialen.
Rückverfolgbarkeit
Fügen Sie die Rollencharge oder Chargennummer hinzu, damit Qualitätsprobleme schnell zurückverfolgt und quarantänefähig sind.
Kreislauf schließen
Notieren Sie bei Entnahme das End-ΔP, den Wechselgrund (Grenzwert erreicht, beschädigt, nass) und eventuelle durchgeführte Dichtungsreparaturen. Nutzen Sie diese Daten, um Sollwerte, Vorschublängen und Lagerbestände zu verfeinern.

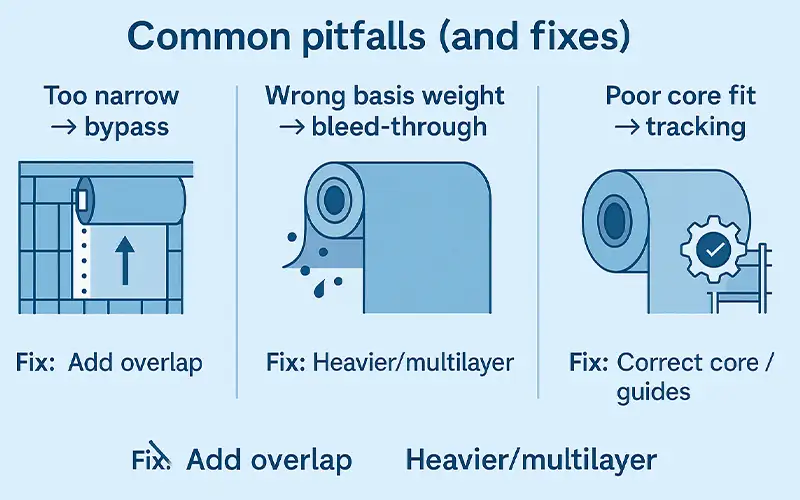

Rollenmedien funktionieren am besten, wenn Größe, Flächengewicht und Mechanik zu Ihrer Kabine passen. Dies sind die häufigsten Probleme – und wie man sie verhindert.
Problem
Wenn die Rollenbreite kleiner ist als die lichte Kabinenbreite plus Seitendichtungszugabe, strömt Luft an den Medienrändern vorbei. Overspray entweicht, ΔP-Trends erscheinen trügerisch niedrig und nachgeschaltete Komponenten verschmutzen.
Lösung
• Lichte Kabinenbreite zwischen Dichtungen messen und insgesamt 25–50 mm für Überlappung addieren.
• Zuschnittliste pro Kabinenmodell standardisieren; Kantenausrichtung während der Installation prüfen.
• Bei verschlissenen oder unregelmäßigen Dichtungen eine Breitenklasse aufstocken oder die Dichtungen vor der nächsten Installation erneuern.
Problem
Medien, die für Ihre Filterflächengeschwindigkeit oder Lackierlast zu leicht sind, sättigen schnell. Overspray schlägt durch, ΔP steigt schnell an und Sie schieben häufiger vor oder wechseln Rollen.
Lösung
• Flächengewicht an Geschwindigkeit und Lackierlast anpassen; für Hochlastlinien auf schwerere oder mehrschichtige Medien umsteigen.
• Bei weiter Maschenweite/Spannweite steifere Medien wählen, die Durchhängen widerstehen und Tiefenbeladung halten.
• Maximal empfohlenes ΔP bestätigen und Ihren End-ΔP unter dieser Grenze setzen.
Problem
Ein loser, nicht passender oder unrunder Kern rutscht auf der Antriebswelle. Die Bahn läuft schräg, knittern oder klemmt, was Medium und Zeit verschwendet.
Lösung
• Korrekte Kern-Innendurchmesser und Material (Papier vs. Kunststoff) für Ihre Aufwickelhardware spezifizieren.
• Wellenzustand, Bremsen und Führungen prüfen; verschlissene Muffen ersetzen und Kantenführungen hinzufügen, wenn Schlaglauf wiederkehrt.
• Rollendurchmesser und -gewicht auf das begrenzen, was der Motor/die Bremse bewältigen kann; bei knappem Drehmoment kürzere Rollen verwenden.
• Breite: Kabinenbreite + 25–50 mm Überlappung, bei Installation verifiziert.
• Medium: Flächengewicht an Geschwindigkeit und Last angepasst; Mehrschicht für starken Overspray.
• Mechanik: Korrekte Kern-ID, glatte Führungen und Aufwickeldrehmoment innerhalb der Spezifikation.
• Steuerung: End-ΔP-Sollwert unter Medium-Maximum; sauberen ΔP protokollieren und wöchentlich trenden.
Dimensionierungsschritte in einem Durchgang
Lichte Kabinenbreite und -höhe messen, nicht Nennkabinen-größe.
Seitendichtungszugabe zur Breite addieren (etwa 25–50 mm insgesamt).
Rollenlänge aus Ihrem tatsächlichen Rhythmus berechnen: Wechsel pro Woche, Wochen zwischen Bestellungen, Kabinenhöhe und Vorschub pro Wechsel.
Medientyp und Flächengewicht an Filterflächengeschwindigkeit und Lackierlast anpassen.
Mechanische Passform verifizieren: Kern-ID, Aufwickelrichtung, Drehmoment und Freiraum.
Sauberen und endgültigen ΔP setzen und standardmäßige Vorschubintervalle an der Wand markieren.
• Halten Sie einen rollierenden Puffer von 10–20 % des monatlichen Verbrauchs vor.
• Standardisieren Sie SKUs nach Breite, Länge, Flächengewicht und Kern.
• Kennzeichnen Sie jede Installation mit Datum, sauberem ΔP, Ziel-End-ΔP und Chargennummer.
• Trenden Sie ΔP wöchentlich; stellen Sie Ersatz bereit, wenn die Werte 80–90 % des End-Sollwerts erreichen.
Richtig dimensionierte Rollen dichten Ränder ab, widerstehen dem Durchschlag und laufen sauber, sodass der Abluft-ΔP vorhersehbar ansteigt statt zu spitzen. Diese Stabilität reduziert Entgrat- und Nachlackierereignisse, verringert Verschmutzung der Spule, verlängert die Lebensdauer nachgeschalteter Filter und vermeidet Stopps mitten in der Schicht. Kurz gesagt: Genaue Abmessungen, abgestimmte Medien und disziplinierte Lagerhaltung verwandeln die Abluftwand in einen wenig wartungsintensiven, betriebssicheren Teil Ihres Lackierprozesses.
