In der Metallbearbeitung entsteht feiner, lungengängiger Staub direkt am Werkzeug – lange bevor Raumluftsysteme ihn verdünnen können. Die Quellabsaugung fängt Partikel im Moment ihrer Entstehung ab, verringert so die Belastung der Mitarbeiter, schützt die Ausrüstung und reduziert Reinigungsaufwand und Stillstandszeiten. Dieser Beitrag erläutert, warum die Quellabsaugung der Allgemeinbelüftung überlegen ist und wie man ein richtig dimensioniertes System für Schleif-, Schneid-, Schweiß- und Polierarbeiten plant.
Bei der Metallbearbeitung entsteht lungengängiger Staub direkt an der Bearbeitungsstelle – beim Schleifen, Schneiden, Polieren und Schweißen – lange bevor die Raumlufttechnik ihn wirksam verdünnen kann. Feine Partikel unter 5 µm schweben lange in der Luft, verteilen sich über Arbeitsbereiche hinweg und setzen sich in Maschinen und Schaltschränken ab, was sowohl Gesundheits- als auch Geräterisiken erhöht.
Schleifscheiben, Schleifbänder, Sägen und Poliermittel stoßen metallische Feinstpartikel aus; Schweißen und Schneiden erzeugen Rauch, der zu ultrafeinen und feinen Partikeln agglomeriert; ölige Rückstände von Kühlschmierstoffen können aerosolieren und Metalle im gesamten Betrieb verteilen.
Chronische Exposition gegenüber Metallpartikeln und Kühlschmierstoff-Aerosolen wird mit Atemwegsreizungen, Asthma und anderen Lungenerkrankungen in Verbindung gebracht; bestimmte Schweißrauche bergen zusätzliche systemische Risiken. Betriebe müssen auch die Gefahren durch brennbare Stäube addressieren – fein verteilte Metalle (z.B. Aluminium), die in kompakter Form nicht brennbar sind, können als Staubwolken explosionsfähig werden. Siehe die OSHA-Übersicht zu Gefahren und Kontrollmaßnahmen für brennbare Stäube: OSHA brennbare Stäube.
Betriebe vergleichen die Expositionen typischerweise mit den OSHA Permissible Exposure Limits (PELs) und nutzen autoritative Referenzen, um elementspezifische Grenzwerte (z.B. für Mangan, Chrom, Nickel) nachzuschlagen. Ein praktischer Ausgangspunkt ist der NIOSH Pocket Guide, der empfohlene Expositionsgrenzwerte (RELs) und wichtige Gesundheitsdaten für hunderte von Metallen und Verbindungen auflistet: NIOSH Pocket Guide.
Da die kleinsten, mobilsten Partikel sich am weitesten verbreiten, bringt die Quellabsaugung an Emissionspunkten typischerweise die höchste Schutzwirkung, unterstützt durch abgestufte Filtration und routinemäßige Differenzdrucküberwachung, um Wiederaufwirbelung und explosionsgefährliche Ansammlungen zu verhindern.

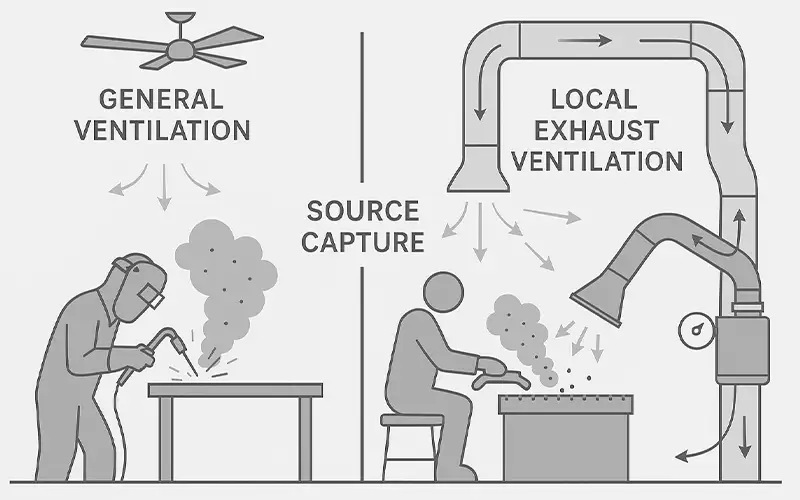

Sich auf Allgemein- oder Raumlüftung zur Bewältigung von Metallstäuben in der Luft zu verlassen, reicht selten aus. Sobald sich Partikel in der Hallenluft verteilt haben, vermischen sie sich mit Wärme, Feuchtigkeit und Ölnebel, was ihre Erfassung erschwert und die Wahrscheinlichkeit erhöht, dass sie eingeatmet werden oder sich in empfindlichen Geräten absetzen.
Quellabsaugsysteme verhindern dies, indem sie Staub und Rauch am Entstehungsort abfangen – bevor er sich über den Arbeitsbereich hinaus ausbreiten kann.
Raumluftreiniger und dachmontierte Absauganlagen eignen sich gut für die Komfortlüftung, können aber Arbeiter in der Nähe der Emissionsquelle nicht schützen.
Verdünnung basiert auf Luftaustausch, nicht auf Entfernung, was bedeutet, dass feine Partikel (<5 µm) stundenlang in der Luft bleiben können.
Studien, auf die die US-amerikanische Arbeitsschutzbehörde (OSHA) verweist, stellen fest, dass selbst niedrige Luftkonzentrationen von lungengängigem Metallstaub in der Nähe von Schleif- und Schweißarbeitsplätzen die zulässigen Expositionsgrenzwerte überschreiten können. Für OSHA-Leitfäden siehe OSHA Lüftung und Rauchkontrolle.
Lokale Absaugventilation (LEV) entfernt Schadstoffe direkt am Emissionspunkt durch Abzugshauben, Kanäle und Filter. Die Erfassungseffizienz hängt davon ab, eine ausreichende Erfassungsgeschwindigkeit aufrechtzuerhalten, um die Staubfahne anzusaugen, bevor sie den Werkzeugbereich verlassen kann.
Diese Methode reduziert die Mitarbeiterbelastung drastisch, begrenzt die Wiederablagerung auf Oberflächen und schützt nachgeschaltete HLK-Komponenten vor Verstopfung. Das National Institute for Occupational Safety and Health (NIOSH) bietet detaillierte Auslegungshinweise für LEV-Systeme in seinem Industrial Ventilation Handbuch.
Häufige Anwendungen sind Schweißabzugshauben in Bognähe, Absaugtische für Schleif- oder Schleifarbeiten und gelenkige Absaugarme für mobile Arbeitsplätze.
Diese Systeme lokalisieren die Luftströmung, enthalten Funken und leiten den erfassten Staub durch hocheffiziente Filter vor der sicheren Ableitung oder Rückführung.
Die Leistung jedes Absaugsystems hängt von ausgeglichener Luftströmung und Filterpositionierung ab. Filter sollten nahe genug positioniert sein, um Kanallverluste zu minimieren, aber weit genug entfernt, um Zündung durch Funken oder Ölbeladung zu verhindern.
Richtig dimensionierte Kanäle, sanfte Bogen und konstante Geschwindigkeit (typischerweise 18–20 m/s für metallische Stäube) gewährleisten stabile Saugwirkung ohne Wiederaufwirbelung.
Periodische Luftstromtests und ΔP-Überwachung bestätigen, dass das System weiterhin innerhalb der Auslegungsspezifikationen arbeitet – und feine Metallstäube unter Kontrolle und innerhalb regulatorischer Grenzwerte hält.

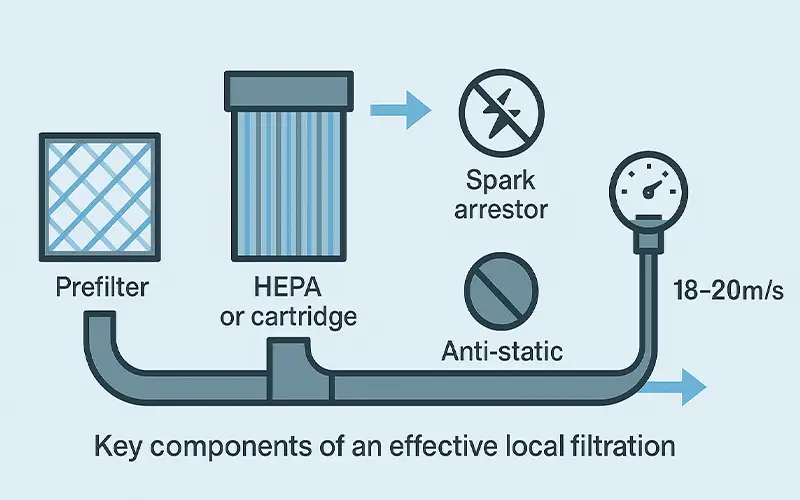

Ein gut geplantes Quellabsaugsystem entfernt Metallstaub direkt an der Bearbeitungsstelle und verhindert seine Ausbreitung in andere Arbeitsbereiche.
Die folgenden Komponenten wirken zusammen, um die Erfassungseffizienz aufrechtzuerhalten, die Ausrüstung zu schützen und die Exposition zu reduzieren.
Verwenden Sie eine hochkapazitive Vorfilterstufe (Grobfaserpad, Plisseefilter oder Koaleszenzmedium), um Funken, Späne und Ölaerosole aufzufangen, bevor sie den Endfilter beladen.
Koaleszierende Vorfilter verdichten Nebel zu abtropfbaren Tröpfchen, reduzieren so den Druckanstieg und verlängern die Lebensdauer nachgeschalteter Filter. Wechseln Sie Vorfilter basierend auf Differenzdrucktrends und nicht nach festen Intervallen.
Für feine und lungengängige Partikel wählen Sie entweder HEPA-Module (für sehr hohe Effizienz und Umluft) oder hocheffiziente Patronenfilter mit Nanofasermedium (für pulsrückgespülte Abscheider).
Passen Sie das Medium dem Schadstoff an: oleophobe oder PTFE-Membranen für ölige Stäube, verschleißfeste Mischungen für schweres Schleifen. Dimensionieren Sie die Filterfläche so, dass das Luft-zu-Medien-Verhältnis innerhalb der Spezifikation des Abscheiders bleibt und der Luftstrom unter Last stabil bleibt.
Vor jeder Feinfilterstufe, fügen Sie einen integrierten Funkenfänger oder Absetzraum hinzu, um heiße Partikel zu kühlen und abzuscheiden. Bei Anwendungen mit Aluminium, Magnesium oder Titan, spezifizieren Sie leitfähige (antistatische) Filterpatronen und erden/verbinden Sie alle Komponenten ordnungsgemäß, um Ladungsaufbau zu verhindern. Platzieren Sie Zündquellen fern vom Filtermaterial und erwägen Sie Absperrventile, wo erforderlich.
Planen Sie kurze, direkte Kanalstrecken mit großzügigen Bogenradius und dichten Verbindungen, um den statischen Druck zu minimieren. Halten Sie Transportgeschwindigkeiten um 18–20 m/s für metallische Stäube, um Absetzen zu verhindern.
Gleichen Sie Abzweigungen so ab, dass jede Haube ihre Erfassungsgeschwindigkeit erreicht, und verifizieren Sie dies mit Luftstrommessungen und Differenzdrucküberwachung. Richtiger Abgleich erhält die Erfassung an der Quelle und verhindert, dass Staub zurück in den Arbeitsbereich gelangt.

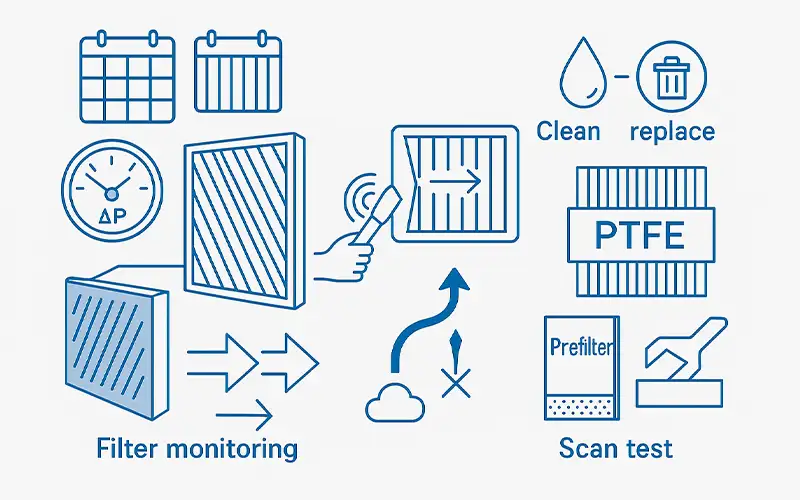

Die Aufrechterhaltung der Auslegungsparameter eines Quellabsaugsystems erfordert disziplinierte Inspektionen, datengesteuerte Filterwechsel und Nachweisprüfungen nach der Wartung.
Das Ziel ist eine stabile Erfassung an der Quelle mit minimalem Druckverlust und ohne Wiederaufwirbelung von Schadstoffen.
Verfolgen Sie den Differenzdruck (ΔP) über jede Stufe – Vorfilter, Feinfilter und Endfilter – um Beladungstrends früh zu erkennen. Richten Sie Alarmbänder ein (z.B. Basislinie ±10 % Beobachtung, ±20 % Handlung) und protokollieren Sie ΔP zusammen mit Luftstrommessungen nach Inbetriebnahme, wöchentlich und nach jeder Prozessänderung.
Ersetzen Sie Vorfilter, bevor sie einen übermäßigen ΔP verursachen; dies schützt HEPA/Patronenstufen, stabilisiert die Ventilatorkennlinie und erhält die Erfassungsgeschwindigkeit an den Hauben. Führen Sie nach jedem Wechsel Dichtigkeits-/Scan-Tests an den Endfiltern durch, verifizieren Sie die Dichtungskompression und prüfen Sie die Haubengeschwindigkeiten erneut, um zu bestätigen, dass das System in den validierten Zustand zurückgekehrt ist.
Bei trockenen, nicht öligen Stäuben können pulsgereinigte Patronen mehrfach regeneriert werden, bis End-of-Life-Kriterien erfüllt sind: steigender Rest-ΔP nach der Reinigung, beschädigte Lamellen, Lochfraß oder Effizienzverlust.
Bei öligen oder hygroskopischen Stäuben ist die Reinigung weniger effektiv – erwägen Sie oleophobe/PTFE-Medien, vorgeschaltete Koaleszenzfilter oder geplante Austauschzyklen.
Halten Sie das Luft-zu-Medien-Verhältnis innerhalb der Spezifikation des Abscheiders, sorgen Sie für ordnungsgemäße Druckluftqualität zum Pulsen und dokumentieren Sie die Anzahl der Reinigungszyklen, um die Lebensdauer vorherzusagen.
Überladene oder beschädigte Filter erhöhen den Systemwiderstand, reduzieren die Erfassungsgeschwindigkeit und ermöglichen so die Freisetzung von Staub aus der Haube. Bypass durch undichte Dichtungen oder verzogene Rahmen trägt Feinstaub nach downstream, während volle Sammelbehälter und Brückenbildung Staub während Ventilatortransienten zurück in den Luftstrom drücken.
Unausgeglichene Kanäle verursachen Absetzen und spätere Wiederaufwirbelung. Das Ergebnis ist Rückströmung in Arbeitsbereiche, verschmutzte Ausrüstung und potenzielle Ansammlungen brennbarer Stäube.
Verhindern Sie dies durch zeitgerechte Vorfilterwechsel, Dichtungsinspektionen, Behälterstandprüfungen, ΔP/Luftstrom-Trending und periodischen Abgleich der Abzweigungen.
CleanLink plant Quellabsaug- und Filtersysteme, die Metallstaub und -rauch am Entstehungsort kontrollieren, stabilisieren die Luftqualität, schützen die Ausrüstung und helfen Betrieben, Expositions- und Sicherheitsziele zu erreichen, ohne den Durchsatz zu opfern.
Setzen Sie lokalisierte Hauben, Absaugtische und gelenkige Absaugarme ein, gepaart mit hochkapazitiven Abscheidern, um Partikel abzufangen, bevor sie sich verteilen. Unsere Module sind für typische Erfassungsgeschwindigkeiten und Luftströme in abrasiven Prozessen dimensioniert, mit konfigurierbaren Anschlüssen, Schalldämpfern und Filterwechseltüren für minimale Stillstandszeiten.
Wählen Sie Synthetik- oder Glasfaser-Mischungen, die für erhöhte Temperaturen und nebelbeladene Ströme ausgelegt sind. Oleophobe und PTFE-Membran-Optionen stoßen Öl und feine Aerosole ab, halten den Druckverlust stabil und verlängern die Serviceintervalle in Anlagen, die Kühlschmierstoffe mit hoher Hitze kombinieren, wie z.B. beim Sägen, Schmiedevorbereitung oder Heißschleifen.
Wenn lungengängige Feinstpartikel oder Umluft höhere Effizienz erfordern, fügen Sie HEPA-Endstufen für die Submikron-Abscheidung hinzu. Für brennbare Metallanwendungen integrieren Sie integrierte Funkenfänger, Absetzräume und antistatische Filterpatronen, mit ordnungsgemäßer Potenzialausgleich und Erdung, um Zündung zu mindern und das Explosionsrisiko zu reduzieren.
CleanLink-Systeme werden in bestehende Kanalsysteme integriert oder arbeiten als eigenständige Einheiten, wo Mobilität oder Platzbeschränkungen bestehen.
Wir gleichen Abzweigungen ab, um die Erfassungsgeschwindigkeit an jeder Haube aufrechtzuerhalten, spezifizieren Transportgeschwindigkeiten zur Vermeidung von Absetzen und rüsten Abscheider mit Differenzdruck- und Luftstromüberwachung aus, damit Wartung konditionsbasiert und nicht nach Vermutung geplant werden kann.
Das Ergebnis ist ein richtig dimensioniertes, servicefreundliches System, das Staub aus den Atemzonen und von kritischen Geräten fernhält.
Die Quellabsaugung entfernt Metallstaub direkt an der Bearbeitungsstelle, reduziert die Mitarbeiterbelastung, mindert das Risiko durch brennbare Stäube und hält Feinstaub aus Maschinen und Schaltschränken fern. Sauberere Luft bedeutet stabilere Toleranzen, weniger Nacharbeit und einfachere Reinigung.
Erfasst lungengängige und ultrafeine Partikel dort, wo sie entstehen.
Abgestufte Filtermedien halten Druckverlust stabil und Luftstrom konstant.
Geringere Kontamination der Ausrüstung verlängert deren Lebensdauer.
Niedrig-ΔP-Auslegung und ausgeglichene Kanäle senken den Ventilatorstromverbrauch.
Einfachere Einhaltung von OSHA/ACGIH-Zielen und Best Practices für Staubgefahren.
Weniger Unterbrechungen und sauberere Anlagen steigern den Durchsatz.
Integrieren Sie die Quellabsaugung in Zellenlayout, Haubengeometrie und Kanalverlegung während der Projektplanung. Spezifizieren Sie Transportgeschwindigkeit, ΔP-Überwachung und Wartungszugänge von Anfang an, um die Inbetriebnahme zu beschleunigen und die Langzeitleistung zu erhalten.
