Die Halbleiterfertigung arbeitet in Größenordnungen, in denen selbst das kleinste luftgetragene Partikel oder chemische Spurengas einen Schaltkreis im Wert von Tausenden von Dollar zerstören kann. Da die Strukturgrößen unter 5 Nanometer sinken, ist die Aufrechterhaltung einer einwandfreien Luftqualität in Reinräumen zu einem der kritischsten Faktoren für den Schutz von Ausbeute und Zuverlässigkeit geworden.
Dieser Beitrag beleuchtet, wie submikrone Partikel und molekulare Verunreinigungen in Reinumgebungen eindringen, die Wissenschaft hinter HEPA- und ULPA-Filtration und wie moderne Fabs intelligentere, energieeffizientere Filtersysteme einsetzen.
Vom Verständnis der am schwersten abzuscheidenden Partikelgröße bis zur Anwendung von mehrstufigen Filterstrategien und IoT-basiertem Monitoring – wir erläutern, wie saubere Luft direkt in saubere Chips umgesetzt wird – und damit in höhere Wettbewerbsfähigkeit in der Halbleiterindustrie.
Submikrone Kontamination dringt über Personen, Prozesse und Lüftungssysteme ein. Die Kontrolle dieser Wege hält die Bereiche innerhalb ihrer Ziel-ISO-Klasse und schützt kritische Werkzeuge.
Menschen stoßen Hautschuppen, Haarfragmente und Fasern der Kleidung aus – insbesondere während des Anziehens der Reinraumbekleidung und des Materialtransports. Werkzeugbewegungen und Prozessschritte erzeugen Feinstpartikel aus Lagern, Riemen, Wafer-Handling-Komponenten und Nebenprodukten von Ätz-, Beschichtungs- und CMP-Prozessen.
Nicht klassifizierte Reinigungstücher, Tupfer, Einschübe und Verpackungen können Fasern und Partikel freisetzen. Auf der Anlagenseite ermöglichen Rahmenundichtigkeiten, lockere Dichtungen, unversiegelte Durchführungen und schwache Druckkaskaden das Umgehen der finalen HEPA/ULPA-Stufen. Für die bei der Reinraumklassifizierung verwendeten Partikelgrößenschwellenwerte siehe ISO 14644-1 Reinraumstandard.
Umluft spart Energie, kann aber einen einzelnen Zwischenfall verstärken: Partikel, die der Vorabscheidung entgehen, können über Zyklen hinweg bestehen bleiben und zwischen Bereichen migrieren, wenn die Luftströmung ungleichmäßig ist. Halten Sie eine angemessene FFU-Dichte für laminare Abwärtsströmung auf, schützen Sie die Endfilter mit abgestuften Vorfiltern und überwachen Sie den Differenzdruck, um den Filterwechsel vor dem Ablösen oder einer Ungleichgewichtigkeit zu timen.
Stellen Sie sicher, dass alle Zuluft vollständig konditioniert und gefiltert ist; überprüfen Sie die Dichtungen mit regelmäßigen Dichtheits-/Scan-Tests. Für die Instrumentenkalibrierung im Submikrometerbereich siehe NIST Submikrometer-Partikelstandards.
Die ISO 14644-1 legt die maximalen Konzentrationen pro Kubikmeter bei definierten Partikelgrößen (typischerweise 0,1–5 µm) fest. Hochauflösende Lithographie- und Metrologiebereiche zielen oft auf ISO 4–5 ab, während benachbarte Unterstützungsbereiche bei ISO 6–8 laufen.
Strengere Klassen erfordern höhere Luftwechselraten, effiziente Endfiltration (HEPA/ULPA) und ausreichende FFU-Abdeckung, um die Ansammlung auf kritischen Oberflächen zu verhindern. Siehe offizielle Klassengrenzwerte in ISO 14644-1.

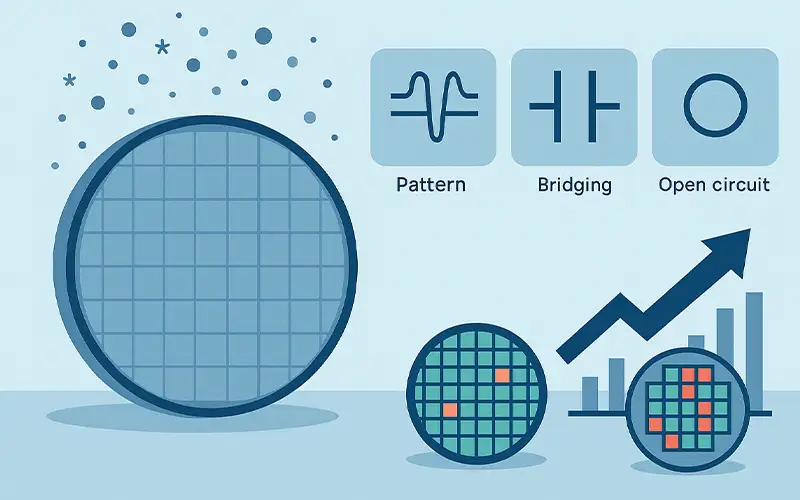

Winzige Partikel schlagen sich direkt in messbaren Ertragsverlust nieder. Wenn die Leiterbahnbreiten schrumpfen, kann ein einziges submikrones Partikel einen „Killerdefekt“ verursachen, der sich durch spätere Schichten fortpflanzt und erst beim elektrischen Test auftaucht. Metrologieprogramme quantifizieren diesen Zusammenhang, indem sie die Defektdichte (Defekte/cm²) versus die Chipfläche verfolgen, um Die-Ausfall und Losausbeute vorherzusagen. Für Hintergrundinformationen zur Nanoskaligen Kontaminationsmetrologie siehe die Arbeiten des NIST zur Kontaminationskontrolle und Partikelstandards, die zur Kalibrierung von Zählern und Inspektionswerkzeugen verwendet werden: NIST Submikrometer-Partikelstandards.
Auch wenn der genaue Prozentsatz nach Technologieknoten und Werkzeugsatz variiert, sind Partikelexkursionen eine wiederkehrende Komponente des nicht-systematischen Ertragsverlusts. Fabs überwachen „Defekt-Paretos“, um Verluste auf Partikel, Prozessrückstände und Strukturierungsfehler aufzuteilen.
Partikelbedingte Verluste steigen oft sprunghaft an nach Filterbypass, Wartungseingriffen oder Prozessdrifts – daher die Betonung auf kontinuierlicher Überwachung und schneller Ursachenanalyse.
Partikel, die vergleichbar mit lokalen kritischen Dimensionen sind, verzerren Photoresist-Profile (Strukturverformung), erzeugen leitfähige Pfade zwischen benachbarten Leiterbahnen (Brückenbildung) oder blockieren Kontaktlöcher und Gräben, so dass Metalle keine Verbindung herstellen können (Unterbrechungen).
Während des CMP können eingelagerte Partikel Oberflächen zerkratzen oder eindellen; während der Beschichtung/des Ätzens können sie Filme beschatten und Leerstellen oder Erhebungen hinterlassen, die nachfolgende Zuverlässigkeitstests nicht bestehen.
Ertragsverlust potenziert sich schnell: Weniger funktionierende Dies pro Wafer erhöht die Kosten pro funktionellem Chip und kann Losen unter die Freigabeschwellenwerte drücken. Anlagen modellieren die Vollkosten mittels standardisierter Cost-of-Ownership-Rahmenwerke, die Ausschuss, Nacharbeit, Stillstandszeiten und Verbrauchsmaterialien einschließen. Siehe die Cost-of-Ownership-Perspektive der Branche in der SEMI-Leitlinie: SEMI Cost of Ownership (COO) Konzepte.
Eine moderate Senkung der partikelinduzierten Defektdichte kann eine überproportionale ROI liefern, indem sie die Die-Ausbeute pro Wafer erhöht, die Zykluszeit stabilisiert und Nacharbeit vermeidet, die Werkzeugkapazität und Verbrauchsmaterialien verbraucht.

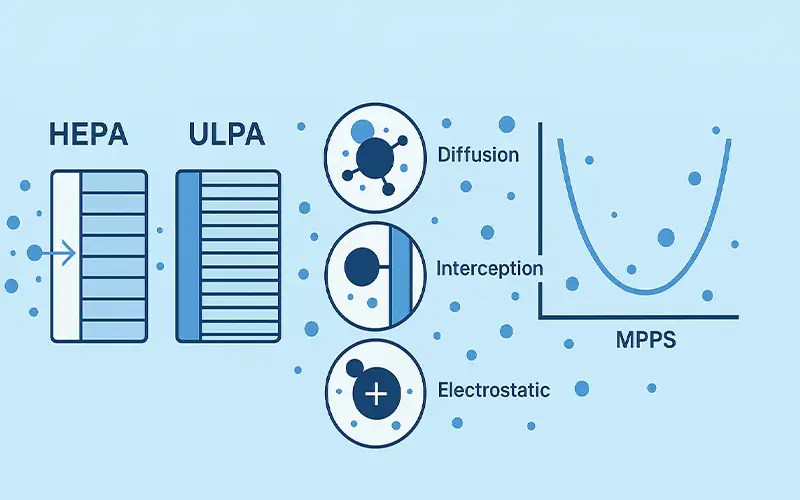

Die Luftfiltration in Halbleiter-Reinräumen hängt davon ab, wie Fasern Partikel über Größen und Geschwindigkeiten hinweg abscheiden.
Die Leistung wird als fraktionale Effizienz bei verschiedenen Partikeldurchmessern ausgedrückt, mit besonderer Aufmerksamkeit auf die am schwersten abzuscheidende Partikelgröße (MPPS), typischerweise im Bereich von 0,1–0,3 µm.
Hochleistungs-Schwebstofffilter (HEPA) sind dafür ausgelegt, mindestens 99,97 % der 0,3 µm Partikel zu entfernen, und bieten eine robuste Kontrolle für ISO 5–8 Umgebungen und viele Prozessbereiche.
Ulra-low penetration air (ULPA) Filter erweitern die Leistung auf 99,999–99,9995 % bei oder nahe der MPPS und unterstützen die strengsten Kontaminationsbudgets in hochauflösenden Lithographie- und Metrologiezonen.
Die Auswahl zwischen HEPA und ULPA hängt von der Ziel-ISO-Klasse, der Luftstromrate, der zulässigen Druckdifferenz und den Lebenszykluskosten ab.
Diffusion dominiert bei den kleinsten Partikeln. Submikrone Partikel unterliegen einer zufälligen Brownschen Molekularbewegung, wandern zu Faseroberflächen und haften dort an.
Interzeption bestimmt das Verhalten mittelgroßer Partikel, die dem Luftstrom folgen, aber innerhalb eines Partikelradius an einer Faser vorbeikommen, was zu Kontakt und Abscheidung führt. Elektrostatische Anziehung – vorhanden in elektretischen Medien – verbessert die Abscheidung über einen breiten Größenbereich, indem Partikel via Coulomb-Kräfte zu den Fasern gezogen werden.
Zusammen erzeugen diese Mechanismen eine charakteristische U-förmige Effizienzkurve über der Partikelgröße.
Partikel im Bereich von 0,1–0,3 µm befinden sich in einem „Abscheidetrog“. Sie sind zu klein für starke Trägheitseffekte, aber noch nicht klein genug, dass Diffusion dominiert, was zu höchstem Durchdringen des Filtermediums führt.
Dies ist der MPPS-Bereich, der zur Bewertung von Filtern verwendet wird: Wenn ein Filter seine Effizienz bei der MPPS erfüllt, wird er unter denselben Betriebsbedingungen für sowohl größere als auch kleinere Partikel gleich gut oder besser abschneiden.
Die Auslegung für diesen Worst Case – via geeignete Medienauswahl, angemessene Anströmgeschwindigkeit und luftdichte Dichtungen – hält die tatsächlich gelieferte Effizienz im Einklang mit den Reinraum-Ausbeutezielen.

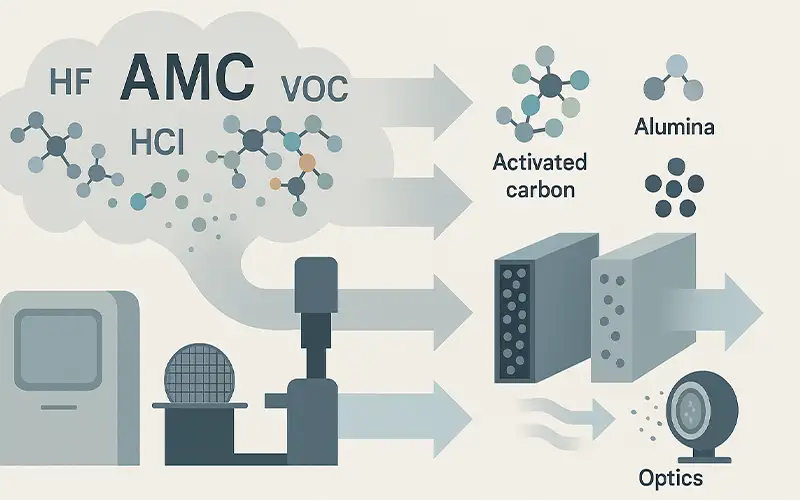

Luftgetragene molekulare Kontamination besteht aus Gasen und Dämpfen im ppb–ppt-Bereich, die nie auf Partikelzählern erscheinen, aber dennoch Bauelemente und Optiken schädigen. In modernen Fabs stammen AMCs aus Prozesschemikalien, menschlichen Ausdünstungen, Kunststoffen und Elastomeren, FOUPs und Reinigungsmitteln.
Im Gegensatz zu Partikeln diffundieren diese Moleküle überall hin, adsorbieren an Oberflächen und können während Lithographie-, Ätz-, Beschichtungs- oder Temperierschritten reagieren, wodurch sie die Ausbeute verschlechtern, ohne offensichtliche Hinweise auf traditionellen Umwelt-Dashboards.
Saure Dämpfe wie HF, HCl und SOx korrodieren Kupfer- und Aluminiumleiterbahnen, verschieben den Kontaktwiderstand und ätzen native Oxide auf unerwünschte Weise.
Basische Spezies – insbesondere Ammoniak – verursachen T-Topping und Footing in chemisch verstärkten Resists, stören die Photo-Säure-Chemie und tragen zum Strukturkollaps bei engen Pitches bei.
Organische Dämpfe (Lösungsmittel, Organosiloxane und Weichmacher) bilden molekulare Filme auf Linsen, Pellicles und Waferoberflächen, reduzieren die optische Transmission, verursachen Trübung und beeinträchtigen Haftung und Ätzselektivität.
Diese Effekte akkumulieren Schicht für Schicht, sodass selbst kleine Exkursionen zu höherer Defektdichte, parametrischer Drift und latenten Zuverlässigkeitsausfällen führen können.
Die AMC-Kontrolle stützt sich auf gezielte Chemisorptions- und Adsorptionsstufen, die dort platziert werden, wo sie Quellen abfangen: an Zuluftgeräten, in Umluftpfaden und innerhalb von Werkzeug-Mini-Umgebungen.
Aktivkohlebetten fangen ein breites Spektrum an Organika via Physisorption; imprägnierte Tonerde und Spezialmedien (z.B. Permanganat, säure-/basenspezifische Chemisorbenzien) neutralisieren reaktive Säuren und Basen durch irreversible Reaktionen.
Effektive Designs kombinieren Partikel-Vorfilter mit AMC-Stufen, um das Medium zu schützen, die Druckdifferenz zu minimieren und die Lebensdauer zu verlängern. Da der Durchbruch chemieabhängig ist, sollte der Wechselzeitpunkt auf Upstream-Konzentrationen, Bettenkinetik und kontinuierlicher oder periodischer Überwachung (z.B. TD-GC/MS, Ionenchromatographie oder Echtzeit-AMC-Sensoren) basieren, nicht allein auf der Druckdifferenz.
Die richtige Medienauswahl, Platzierung und Überwachung macht unsichtbare Moleküle zu einer kontrollierbaren Variable – hält Optiken sauber, Resists stabil und Bauelementparameter im Soll.

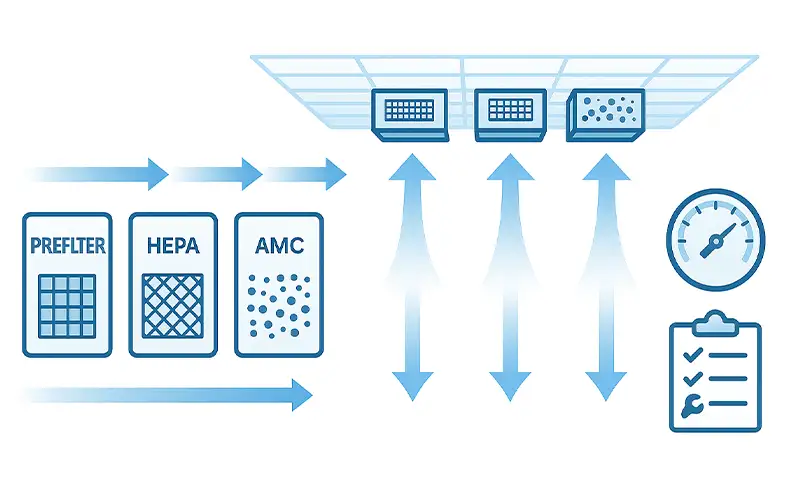

Das Erreichen ultrareiner Luft erfordert mehrstufige Filtration, stabile Luftströmungsmuster und disziplinierte Wartung.
Das Ziel ist, Partikelanzahlen und molekulare Kontaminationen unter den Klassengrenzwerten zu halten, während Energie und Stillstandszeiten minimiert werden.
Beginnen Sie mit Grob- und Feinvorfiltern, um größeren Staub und Fasern abzuscheiden und die Endmedien vor vorzeitiger Beladung zu schützen. Downstream spezifizieren Sie HEPA- oder ULPA-Endfilter, um die Ziel-ISO-Klasse bei der am schwersten abzuscheidenden Partikelgröße des Systems zu erreichen.
Wo luftgetragene molekulare Kontamination ein Risiko darstellt, fügen Sie dedizierte Chemiefilterstufen hinzu – Aktivkohle für breite Organika und imprägnierte Tonerde oder spezielle Chemisorbenzien für Säuren und Basen.
Platzieren Sie AMC-Betten so, dass sie Zuluft und kritische Umluftpfade behandeln. Konstruieren Sie Gehäuse mit Dichtungskompression und scan-testbaren Rahmen, um Bypass zu eliminieren.
Gleichmäßige, laminare Abwärtsströmung verhindert lateralen Transport und hält Kontaminationen von Waferoberflächen fern. Verwenden Sie eine dichte, gleichmäßig verteilte Anordnung von Ventilatorfiltereinheiten (FFUs) über dem Deckengitter, um die Ziel-Anströmgeschwindigkeit und Abdeckung über kritischen Werkzeugen und Gängen aufrechtzuerhalten.
Balancieren Sie Zu- und Abluft, um Druckkaskaden zwischen Bereichen und Schächten aufrechtzuerhalten. Vermeiden Sie Totzonen durch Koordination von FFU-Sollwerten, Werkzeugabluft und Rückluftöffnungen, und verifizieren Sie dies mittels Rauchvisualisierung oder Geschwindigkeitskartierung während der Inbetriebnahme und nach Layoutänderungen.
Verfolgen Sie die Druckdifferenz über jede Filterstufe, um Beladungstrends früh zu erkennen. Tauschen Sie Vorfilter aus, bevor sie eine übermäßige ΔP verursachen; dies verlängert die HEPA/ULPA-Lebensdauer und stabilisiert die Luftströmung.
Richten Sie Alarme für schnellen ΔP-Anstieg ein, korrelieren Sie diese mit Partikelzahlen und AMC-Daten, und planen Sie Wechsel während risikoarmer Zeitfenster. Führen Sie nach jedem Medienwechsel Dichtheits- und Scan-Tests durch, bestätigen Sie die Dichtungskompression und verifizieren Sie die Luftströmungssollwerte erneut, um den validierten Zustand wiederherzustellen.

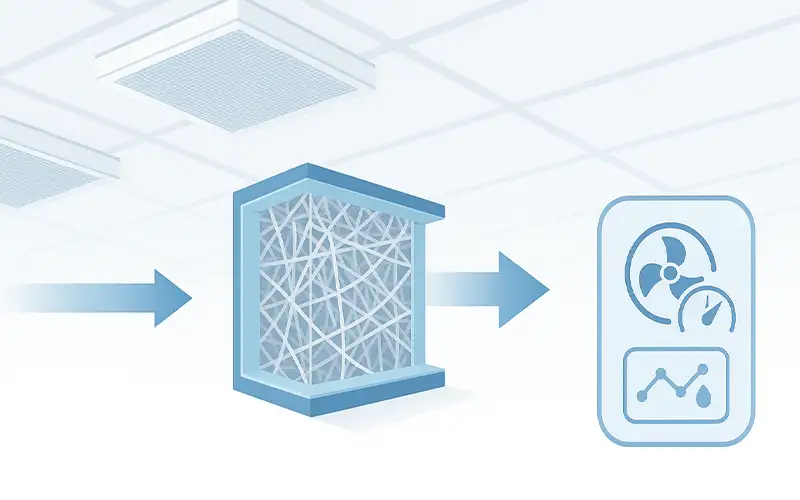

Da die Halbleitergeometrien weiter schrumpfen und die Nachhaltigkeitsziele strenger werden, entwickelt sich die Luftfiltration über traditionelle HEPA- und ULPA-Leistung hinaus.
Die nächste Generation von Reinraumsystemen integriert fortschrittliche Medien, geringeren Energieverbrauch und intelligente Sensorik, um Reinheit mit größerer Effizienz aufrechtzuerhalten.
Nanofaserschichten – ultrafeine Polymerfasern, die auf konventionelle Substrate aufgebracht werden – bieten eine signifikant höhere Abscheideeffizienz bei geringerem Widerstand.
Ihre gleichmäßige Porenstruktur verbessert Diffusion und Interzeption für Sub-0,1-µm-Partikel bei gleichzeitiger Aufrechterhaltung der Luftströmungsgleichmäßigkeit. Verbundfilter, die Glas-, Synthetik- und Nanofaserschichten mischen, optimieren sowohl Effizienz als auch Staubspeicherkapazität und reduzieren die Wechselfrequenz. Diese Materialien widerstehen auch Feuchtigkeit und mechanischer Belastung besser als einlagige Glasmedien, was sie ideal für variable Klimazonen und Hochzyklus-Fabs macht.
Forschung- und Produktionsdaten zeigen, dass Nanofaserfilter die gleiche ISO-Klassen-Leistung wie dickere Medien erreichen können, während sie die anfängliche Druckdifferenz um bis zu 30 % senken.
Der Energieverbrauch der Reinraumluftführung kann mehr als die Hälfte des gesamten Stromverbrauchs einer Fab ausmachen. Niedrigdruckdifferenz- (Niedrig-ΔP-) Filter helfen, den Ventilatorstromverbrauch zu drosseln, ohne die Reinheit zu opfern.
Hersteller konzentrieren sich auf dünnere Lamellen, optimierte Rahmenaerodynamik und fortschrittliche Faserausrichtung, um den Strömungswiderstand zu minimieren.
In Kombination mit drehzahlgeregelten FFUs und intelligenter Luftströmungs-Zonierung tragen diese Filter zu messbaren Nachhaltigkeitsgewinnen unter ISO 14001 und unternehmensweiten CO₂-Reduktionsprogrammen bei.
Die digitale Transformation verändert, wie Kontaminationskontrolle managed wird. Smarte Filtersysteme, die mit IoT-Sensoren ausgestattet sind, verfolgen Druckdifferenz, Luftströmungsgeschwindigkeit, Temperatur, Luftfeuchtigkeit und Partikelanzahlen in Echtzeit.
Verbundene Dashboards können Instandhaltungsteams alarmieren, bevor Filter überlasten, und stellen so rechtzeitige Wechsel sicher und verhindern Ertragsexkursionen. Predictive Analytics verfeinern Serviceintervalle basierend auf tatsächlichen Daten anstelle von festen Zeitplänen.
Die Integration in Gebäudemanagementsysteme (BMS) ermöglicht auch dynamische Ventilatorsteuerung – die automatische Abwägung von Energieeinsparungen mit Luftreinheitszielen. Während Fabs sich in Richtung Industrie 4.0 entwickeln, werden smarte Filtration und Sensornetze zu einem Grundpfeiler der Ertragssicherung und Betriebseffizienz.
Reinraumluftqualität ist ein kontrollierbarer Treiber der Halbleiterausbeute. Partikel und luftgetragene molekulare Kontaminationen verursachen Killerdefekte, parametrische Drift und latente Zuverlässigkeitsausfälle, aber disziplinierte Filtration, Luftströmungskontrolle und Überwachung halten Exkursionen selten und eingegrenzt. Behandeln Sie Luftreinheit als Produktionsvariable: Spezifizieren Sie die richtigen Medien, validieren Sie die Leistung in situ, und warten Sie sie datenbasiert.
Konstruieren Sie einen mehrstufigen Aufbau: Vorfilter → HEPA/ULPA → AMC, um Werkzeuge zu schützen und die Medienlebensdauer zu verlängern.
Konzipieren Sie für gleichmäßige Strömung mit angemessener FFU-Dichte und verifizierten Druckkaskaden, um lateralen Transport zu verhindern.
Überwachen Sie Druckdifferenz, Partikelanzahlen und AMCs; tauschen Sie condition-based, nicht nur zeitbasiert.
Führen Sie nach Wechseln Dichtheits-/Scan-Tests durch und balancieren Sie die Luftströmung neu, um den validierten Zustand wiederherzustellen.
Die Auszahlung potenziert sich: Selbst kleine Reduktionen der Defektdichte erhöhen die Die-Ausbeute pro Wafer, stabilisieren die Zykluszeit und setzen Werkzeugkapazität frei, was die Kosten pro gutem Die verbessert.
Filtration ist nicht nur Compliance – es ist eine Ertragsstrategie. Fabs, die Niedrig-ΔP-, Hocheffizienz-Medien mit intelligenter Sensorik kombinieren, senken den Energieverbrauch, während sie strengere Partikel- und AMC-Grenzwerte einhalten. Dies schützt fortschrittliche Lithographie- und Metrologieschritte, reduziert Nacharbeit und verbessert die Liefervorhersagbarkeit. In einem Markt, in dem Technologieknoten, Betriebszeit und Zuverlässigkeit die Gewinner definieren, ist saubere Luft ein operativer Vorteil, der sich direkt in Marge und Marktanteil umsetzt.
