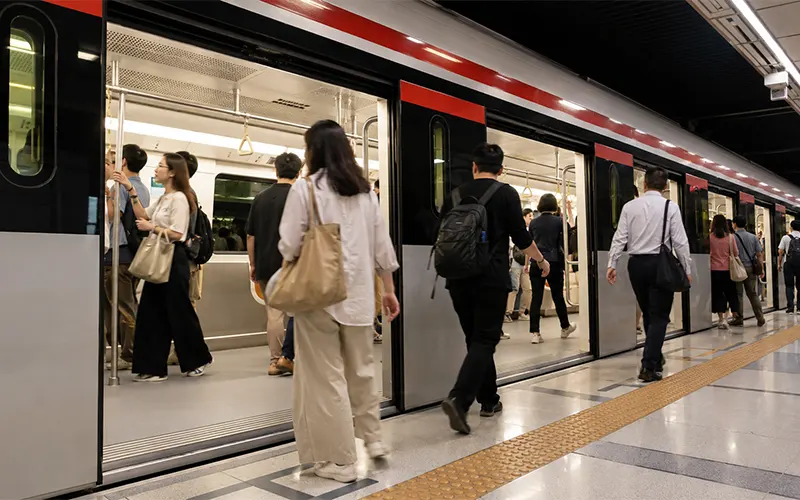

Zugwaggons sind kompakte Umgebungen mit hoher Belegung, in denen Luftqualität und Luftstromstabilität den Fahrgastkomfort, die Leistung der HLK-Systeme und die Systemzuverlässigkeit direkt beeinflussen.
Im Gegensatz zu großen Lüftungssystemen in Gebäuden müssen HLK-Anlagen in Zugwaggons innerhalb begrenzter Einbauräume arbeiten und gleichzeitig wechselnde Fahrgastzahlen, Außenluftzufuhr, Tunnelstaub, Feinstaubpartikel sowie häufige Türöffnungszyklen bewältigen.
Für Betreiber im Schienenverkehr geht es bei der Auswahl der richtigen HLK-Filter daher nicht nur um die Filtrationseffizienz. Ebenso wichtig ist es, Partikelabscheidung, Druckverlust, Luftvolumenstrom, Wechselintervall und Geräteschutz innerhalb eines kompakten mechanischen Systems in Einklang zu bringen.
In Zugwaggons herrschen anspruchsvolle Luftbedingungen. Luftgetragene Partikel können über Außenluft, Bahnsteige, Tunnel, Fahrgastaktivitäten und rezirkulierte Kabinenluft in das HLK-System gelangen. In unterirdischen oder städtischen Bahnsystemen können sich Feinstaubpartikel und Staub durch häufigen Betrieb, Bremsvorgänge und hohen Fahrgastwechsel schnell ansammeln.
Eine wirksame HLK-Filtration hilft dabei:
Für Zugwaggons muss ein Filter mehr leisten, als nur „die Luft zu filtern“. Er muss auch in das System passen, den Luftstrom aufrechterhalten und unter Vibrationen, Bewegung sowie häufigen Betriebszyklen zuverlässig funktionieren.
HLK-Systeme in Zugwaggons stehen vor anderen Herausforderungen als HLK-Systeme in Gewerbegebäuden oder Lüftungssysteme in Bahnhöfen.
|
Herausforderung
|
Typische Quelle
|
Warum sie wichtig ist
|
|---|---|---|
|
Feinstaubpartikel
|
Außenluft, Tunnelluft, urbane Luftverschmutzung
|
Können durch die Kabinenluft zirkulieren, wenn sie nicht richtig gefiltert werden
|
|
Grobstaub
|
Fahrgastbewegung, Bahnhöfe, Luft entlang der Gleise
|
Kann Filter schnell belasten und HLK-Komponenten beeinträchtigen
|
|
Hohe Belegung
|
Fahrgastdichte zu Stoßzeiten
|
Erhöht den Lüftungsbedarf und die Komfortanforderungen
|
|
Begrenzter HLK-Einbauraum
|

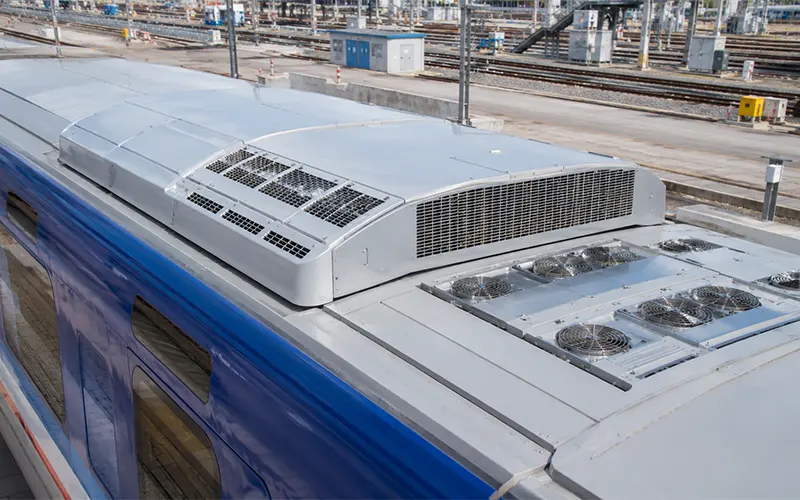

Dachmontierte oder kompakte HLK-Einheiten
|
Erfordert Filter mit kompakter Struktur und stabiler Leistung
|
|
Häufiges Türöffnen
|
Bahnhöfe und Fahrgastwechsel am Bahnsteig
|
Bringt Staub, Feuchtigkeit und Verunreinigungen aus der Außenluft ein
|
|
Systemvibration
|
Zugbewegung und Bahnbetrieb
|
Erfordert robuste Filterrahmen und eine stabile Medienstruktur
|
Da der verfügbare Einbauraum begrenzt ist, müssen Filter für Zugwaggons sorgfältig ausgewählt werden. Ein Filter mit hoher Effizienz, aber zu hohem Widerstand kann den Luftstrom reduzieren und den Fahrgastkomfort beeinträchtigen. Ein Filter mit niedrigem Widerstand, aber geringer Staubspeicherfähigkeit kann einen häufigen Wechsel erforderlich machen.
Feinstaubpartikel wie PM2,5 und PM10 sind wichtige Luftqualitätsindikatoren in öffentlichen Verkehrsumgebungen. Die globalen Luftqualitätsleitlinien der WHO für PM2,5 und PM10 unterstreichen die gesundheitliche Bedeutung einer Begrenzung der Exposition gegenüber Feinstaub in belegten Innenräumen.
Die richtige Wahl ist daher eine ausgewogene Filterkonfiguration.
HLK-Einheiten in Zugwaggons unterliegen in der Regel strengeren Platzbeschränkungen als fest installierte Gebäudesysteme. Filter müssen in schmale Einbaubereiche passen und gleichzeitig ausreichend Filterfläche bieten, um den Luftstrom zu unterstützen und Staubbelastung aufzunehmen.
Wichtige Konstruktionsfaktoren sind:
HLK-Einheiten in Zugwaggons verfügen häufig über flache Filtereinschübe oder kompakte Luftbehandlungsbereiche. Dadurch werden Filtertiefe, Rahmendesign und Medienstruktur besonders wichtig.
Ein geeigneter Filter sollte:
Bahnanwendungen erfordern Filter, die einfach zu installieren und zugleich robust genug sind, um Vibrationen und häufigem Betrieb standzuhalten.
Zu den üblichen Anforderungen gehören:
HLK-Systeme in Zugwaggons müssen den Fahrgästen innerhalb eines begrenzten mechanischen Raums ausreichend aufbereitete Luft zuführen. Der Filter muss den Luftstrom unterstützen, ohne unnötigen Systemwiderstand zu erzeugen.
Aus diesem Grund ist ein niedriger Druckverlust ein zentraler Auswahlfaktor.
Ein stabiler Luftstrom ist entscheidend für den Fahrgastkomfort und die Leistung des HLK-Systems. Wenn der Filter einen zu hohen Widerstand erzeugt, kann das System Schwierigkeiten haben, ausreichend Luft in den Fahrgastraum zu fördern.
Ein unzureichender Luftstrom kann zu folgenden Problemen führen:
Bei Zugwaggons sollte die Filtrationseffizienz immer zusammen mit Druckverlust und Staubspeicherfähigkeit bewertet werden. Der beste Filter ist nicht immer der Filter mit der höchsten Effizienzklasse. Entscheidend ist vielmehr, dass der Filter den erforderlichen Luftstrom aufrechterhält und gleichzeitig das passende Maß an Partikelkontrolle bietet.
Je nach HLK-Auslegung, Betriebsumgebung, Luftqualitätszielen und Wartungsplänen können unterschiedliche Schienenverkehrssysteme verschiedene Filterkonfigurationen erfordern.
| Einsatzbereich | Herausforderung für die Luftqualität | Empfohlener Filtertyp |
|---|---|---|
| Frischlufteinlass | Außenstaub, PM2,5, urbane Luftverschmutzung | Plattenfilter, Kompaktfilter, Feinfilter |
| Umluft im Fahrgastraum | Von Fahrgästen erzeugte Partikel, Staub | Plattenfilter, Faltenfilter |
| Haupt-HLK-Einheit | Schutz der Anlagenkomponenten, stabile Luftführung | Plattenfilter mit geringem Widerstand, Kompaktfilter |
| Geruchssensible Bereiche | Gerüche im Fahrgastraum, Schadstoffe aus der Außenluft | Aktivkohlefilter, sofern anwendbar |
| Strecken mit hoher Staubbelastung | Tunnelstaub, Partikel entlang der Gleise | Vorfilter + Feinfilterstufe |
Für die meisten HLK-Systeme in Zugwaggons sollten Filter auf Grundlage folgender Faktoren ausgewählt werden:
Der Filter sollte dem erforderlichen Luftqualitätsziel entsprechen. In vielen HLK-Systemen von Zugwaggons besteht das Ziel darin, Staub und feine Partikel zu reduzieren und gleichzeitig die HLK-Einheit zu schützen.
Filter mit höherer Effizienz können dort eingesetzt werden, wo eine Kontrolle feiner Partikel erforderlich ist. Sie müssen jedoch im Hinblick auf die Luftstromkapazität des Systems geprüft werden.
Beim Vergleich der Filtereffizienz sollten Käufer die Prüfdaten heranziehen, anstatt sich nur auf allgemeine Produktbezeichnungen zu verlassen. Die Prüfmethode nach ASHRAE Standard 52.2 bietet einen anerkannten Rahmen zur Bewertung der Partikelabscheideleistung nach Partikelgröße sowie des Druckverlusts.
Der Druckverlust ist einer der wichtigsten Faktoren in kompakten HLK-Systemen von Zugwaggons. Ein Filter mit zu hohem Widerstand kann den Luftstrom verringern und die Ventilatorlast erhöhen.
Bei der Auswahl von Filtern sollten Betreiber folgende Punkte berücksichtigen:

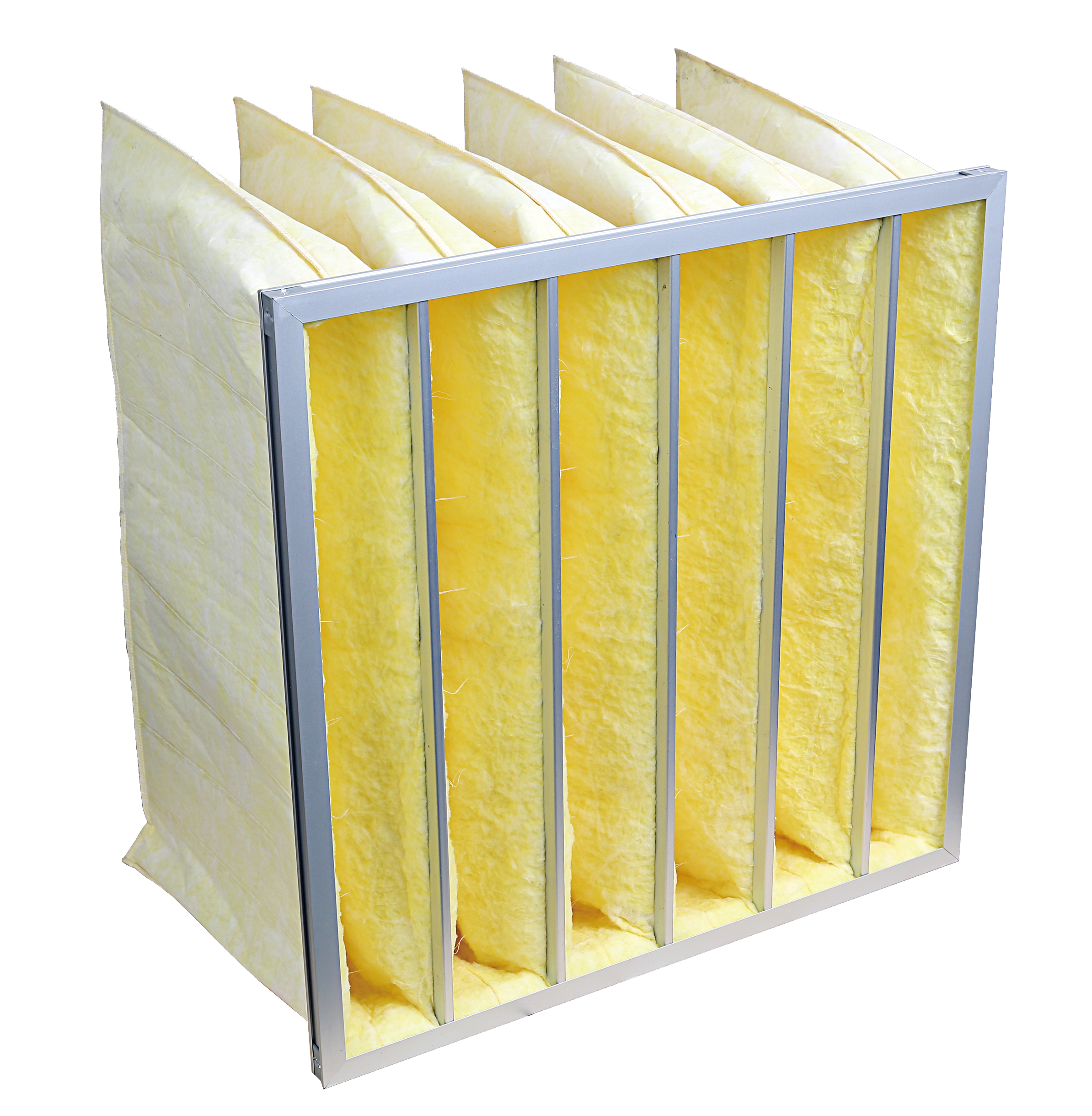

Zugwaggons können über lange Betriebszeiten in staubbelasteten Umgebungen eingesetzt werden. Ein Filter mit höherer Staubspeicherfähigkeit kann dazu beitragen, die Standzeit zu verlängern und die Wartungshäufigkeit zu reduzieren.
Filter, die in HLK-Systemen für den Schienenverkehr eingesetzt werden, sollten bei Bewegung, Vibration und wiederholter Handhabung während der Wartung stabil bleiben. Schwache Rahmen können sich verformen, Bypass-Spalten verursachen oder die Dichtleistung beeinträchtigen.
HLK-Systeme in Zugwaggons erfordern häufig kundenspezifische Filterabmessungen. Standardgrößen aus der gewerblichen Gebäudetechnik passen nicht immer. Kundenspezifische Abmessungen können dazu beitragen, die Systemkompatibilität zu verbessern und Luftleckagen zu vermeiden.
Betreiber im Schienenverkehr benötigen Filter, die sich leicht prüfen, entfernen und austauschen lassen. Ein wartungsfreundliches Filterdesign kann die Servicezeit verkürzen und einen gleichmäßigeren HLK-Betrieb unterstützen.
In HLK-Systemen von Zugwaggons wird der Luftstrom durch Ventilatorkapazität, Kanalführung, Filterfläche und verfügbaren Einbauraum begrenzt. Eine Filteraufrüstung sollte daher nicht ausschließlich auf der angegebenen Filtereffizienz basieren.
Beispielsweise kann ein Filter mit höherer Effizienz die Partikelabscheidung verbessern. Wenn der Filter jedoch zu viel Widerstand erzeugt, kann dies den Luftstrom reduzieren und den Komfort im Fahrgastraum beeinträchtigen.
Filteraufrüstungen sollten mit der Luftstromkapazität der HLK-Einheit abgeglichen werden. ASHRAE-Leitlinien zu Filtration und Druckverlust weisen darauf hin, dass eine höhere Filtereffizienz den Druckverlust erhöhen kann. Wenn das System nicht dafür ausgelegt ist, kann dies den Luftstrom verringern und den Energieverbrauch der Ventilatoren erhöhen.
Eine ausgewogene Filterstrategie kann Folgendes umfassen:
Dieser Ansatz hilft, einen stabilen Luftstrom aufrechtzuerhalten und gleichzeitig die Filtrationsleistung zu verbessern.
HLK-Filter können in verschiedenen Bereichen der Lüftungs- und HLK-Systeme von Zugwaggons eingesetzt werden:
Filter im Frischlufteinlass helfen, Außenstaub, feine Partikel und Schadstoffe zu reduzieren, bevor die Luft in die HLK-Einheit gelangt.
Rückluftfilter helfen, Partikel zu kontrollieren, die im Fahrgastraum durch Fahrgastbewegungen, Kleidungsfasern, Staub und allgemeine Nutzung entstehen.
Filter schützen Ventilatoren, Register, Wärmetauscher und interne Komponenten vor Staubablagerungen. Sauberere HLK-Komponenten können einen stabileren Wärmeaustausch unterstützen und den Wartungsaufwand verringern.

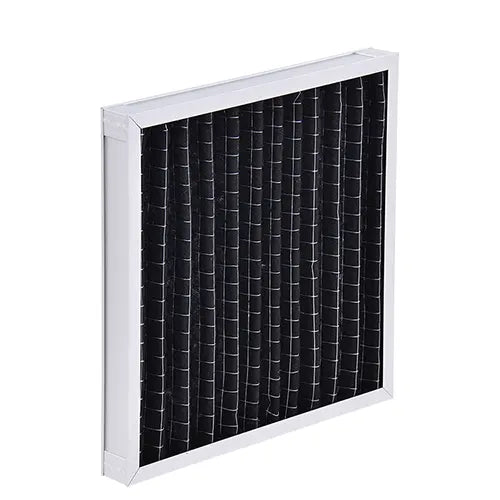

Wenn Gerüche oder gasförmige Verunreinigungen ein Thema sind, können Aktivkohlefilter als Teil der Systemauslegung eingesetzt werden.
Clean-Link unterstützt HLK-Anwendungen im Schienenverkehr mit Filterlösungen, die auf Systemkompatibilität, stabilen Luftstrom und wartungsfreundliche Handhabung ausgelegt sind.
Clean-Link kann Filterempfehlungen auf Grundlage von Projektanforderungen wie Luftvolumenstrom, Filterabmessungen, Druckverlustgrenzen, angestrebter Effizienz, Betriebsumgebung und Wartungsplan bereitstellen.
Ein typischer Filtrationsaufbau für HLK-Systeme in Zugwaggons kann Folgendes umfassen:
| Stufe | Funktion | Filteroption |
|---|---|---|
| Stufe 1 | Grobstaub abscheiden und Systemkomponenten schützen | Plattenfilter oder Falten-Vorfilter |
| Stufe 2 | Kontrolle feiner Partikel verbessern | Feinfilter oder Kompaktfilter |
| Optionale Stufe | Gerüche oder gasförmige Verunreinigungen reduzieren | Aktivkohlefilter |
| Wartungskontrolle | Filterbeladung überwachen | Filterwechsel auf Grundlage von Druckverlust und Inspektion |
Die genaue Konfiguration sollte entsprechend der HLK-Systemauslegung und des verfügbaren Einbauraums bestätigt werden.
Ein hocheffizienter Filter ist möglicherweise nicht geeignet, wenn die HLK-Einheit den zusätzlichen Widerstand nicht bewältigen kann.
Der Druckverlust wirkt sich direkt auf Luftstrom, Ventilatorlast und Fahrgastkomfort aus. Er sollte vor einer Änderung der Filterklasse geprüft werden.
Systeme in Zugwaggons sind kompakt und mobil. Filter, die für gewerbliche Gebäude entwickelt wurden, passen ohne Anpassung nicht immer in HLK-Einheiten für den Schienenverkehr.
Beim Austausch sollten die tatsächlichen Betriebsbedingungen, die Staubbelastung, der Druckverlust und die Streckenumgebung berücksichtigt werden.
Selbst ein hochwertiger Filter kann nicht richtig funktionieren, wenn Luft am Filterrahmen vorbeiströmen kann.
HLK-Systeme in Zugwaggons verwenden häufig Plattenfilter, Faltenfilter, Kompaktfilter und je nach Systemauslegung sowie Luftqualitätsanforderungen manchmal Aktivkohlefilter. Der ausgewählte Filter muss in den verfügbaren Einbauraum passen und einen stabilen Luftstrom unterstützen.
Ein niedriger Druckverlust hilft, den Luftstrom in kompakten HLK-Systemen aufrechtzuerhalten. Wenn der Widerstand zu hoch ist, kann der Ventilator möglicherweise nicht genügend Luft in den Fahrgastraum fördern. Dies kann den Fahrgastkomfort und die Systemleistung beeinträchtigen.
Ja. HLK-Systeme in Zugwaggons erfordern aufgrund des begrenzten Platzes und spezifischer Einbaubedingungen häufig kundenspezifische Filtergrößen, Rahmendesigns, Filtermedien und Dichtungsoptionen.
Die Austauschhäufigkeit hängt von Staubbelastung, Betriebsstunden, Streckenbedingungen, Luftstromanforderungen und Druckverlust ab. Für eine bessere Wartungsplanung sollten Filter regelmäßig überprüft und ausgetauscht werden, wenn sie den empfohlenen Enddruckverlust erreichen.
Aktivkohlefilter können sinnvoll sein, wenn Gerüche oder gasförmige Verunreinigungen ein Thema sind. Sie werden in der Regel als Teil einer kombinierten Filtrationsstrategie eingesetzt und nicht als einzige Filterstufe.
HLK-Filter für Zugwaggons müssen mehr leisten als eine einfache Partikelabscheidung. Sie müssen in kompakte Systeme passen, einen stabilen Luftstrom aufrechterhalten, HLK-Komponenten schützen und den Fahrgastkomfort unter wechselnden Betriebsbedingungen unterstützen.
Für Betreiber im Schienenverkehr und Anbieter von HLK-Systemen sollte die richtige Filterauswahl Filtrationseffizienz, Druckverlust, Staubspeicherfähigkeit, Rahmenstabilität, Abdichtung und Wartungszugang berücksichtigen.
Clean-Link bietet Luftfiltrationslösungen für Anwendungen im Schienenverkehr, einschließlich kundenspezifischer HLK-Filter für Zugwaggons, Lüftungssysteme in Bahnhöfen und andere kompakte Umgebungen mit hohem Luftvolumenstrom.
Kontaktieren Sie Clean-Link für eine projektspezifische Filterempfehlung für HLK-Systeme im Schienenverkehr.
Teilen Sie uns Ihre Anwendung, Filtergröße, den erforderlichen Wirkungsgrad oder Ihr Austauschziel mit. Unser Team hilft Ihnen bei der Auswahl der richtigen Lösung, der Optimierung der Systemleistung und bietet Ihnen fabrikdirekte Preise.
